| 起源の場所: | 広州 (中国) |
| ブランド名: | GUOMAT |
| 証明: | ISO/TS16949:2009 |
| モデル番号: | 1B8X4 |
| 最小注文数量: | 5個 |
|---|---|
| 価格: | USD49.9-59.9/PC |
| パッケージの詳細: | 強い紙箱または顧客の要求として |
| 受渡し時間: | 3~7 営業日 |
| 支払条件: | L/C,T/T,ウェスタンユニオン またはその他 |
| 供給の能力: | 1000個/週 |
| Quality: | 100 % Tested | Fuction: | Reduce Shock |
|---|---|---|---|
| Cross Reference: | Contitech FS 120-10 | After-sales Service: | 12 Months |
| Type: | Gas-Filled | カスタマイズ: | 利用可能 カスタマイズされた要求 |
| 色: | ブラック | 商品名: | 単一の複雑な空気ばね |
| ハイライト: | 1/4NPTFの渦巻き式エアスプリング,コンティテック FS 120-10 エアスプリング,エアスプリング 拡張チャック |
||

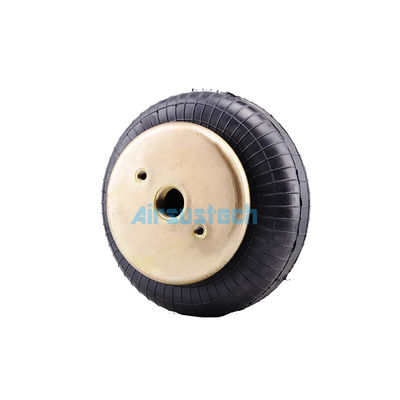

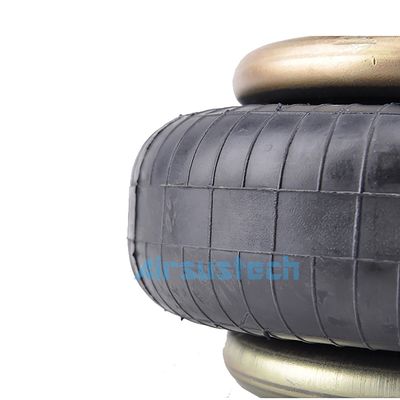

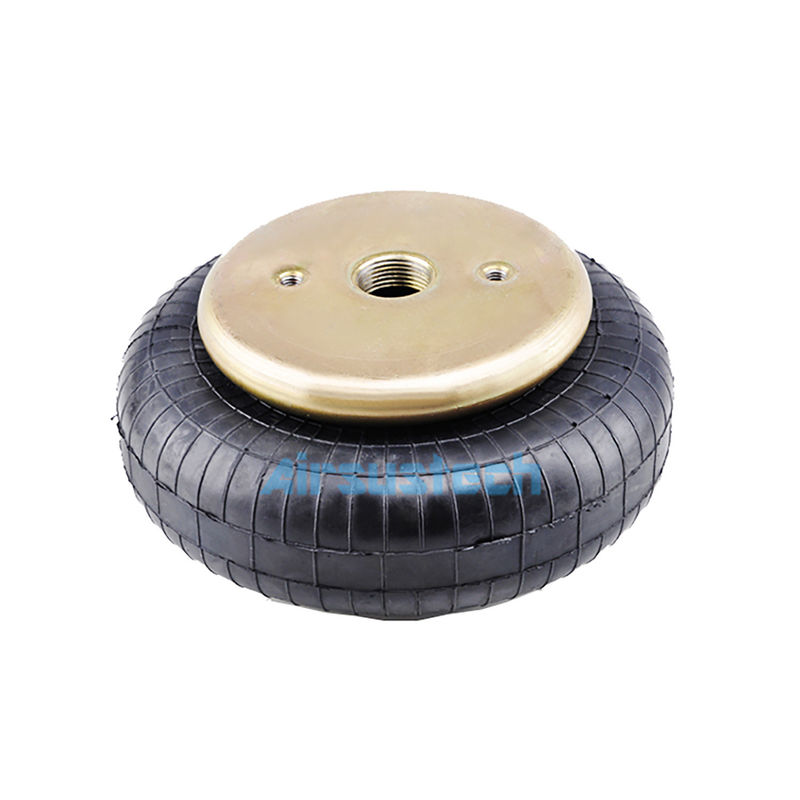

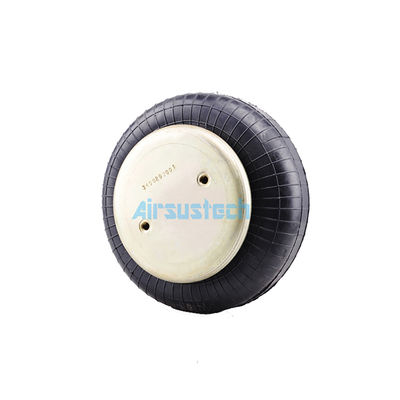

Contitech FS 120-10 巻き込み 1/4NPTF エアスプリング 拡張チャック
レファレンス番号
コンティテック FS120-10
コンティテック FS 120-10
コンティテック FS120 10
コンティテック: FS 120 10
コンティテック FS12010
コンチネンタル FS 120-10 CI 1/4 NPT
コンチネンタル FS 120-10 CI 1/4 NPT CA
グッドイヤー 1B8-550
グッドイヤー: 1B8 550
ファイアストーン:W01-358-7564
ファイアストーン:W01 358 7564
ファイアストーン:W013587564
ファイアストーン WO1-358-7564
ファイアストーン WO1 358 7564
ファイアストーン WO13587564
ファイアストーン:w01-358-7564
ファイアストーン:w01 358 7564
ファイアストーン:w013587564
詳細な仕様と技術データ:1B8×4
| マックス直径 | 230mm |
| 空気孔/空気入口 | 1/4 NPTF |
| 作業ストローク | 最大140mmから最低50mm |
| 上部プレートの螺旋歯 (ナッツ) | 2×3/8-16UNC |
| 下のプレートスクリュー (ナッツ) 歯 | 2×3/8-16UNC |
| 上層カバーの直径 | 135mm |
| 底蓋の直径 | 135mm |
| スクロールの中心距離 | 70mm |
| ナッツ間の空気穴距離 | 35mm |
| 圧力 p[bar] | 3 | 4 | 5 | 6 | 7 | 8 | 第5巻 |
| フォース (負荷) [KN] | 3.9 | 5.3 | 6.8 | 8.3 | 9.6 | 10.9 | 1.8 |
| スプリング速さ [N/cm] | 1315 | 1620 | 1925 | 2230 | 2535 | 2840 | |
| 自然周波数 [Hz] | 2.9 | 2.8 | 2.7 | 2.6 | 2.6 | 2.6 |
| 圧力 p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | ジュリアン | |
| 高さ H[mm] | 120 | 3.1 | 4.3 | 5.6 | 6.9 | 8.0 | 9.2 | 1.9 |
| 110 | 3.9 | 5.3 | 6.8 | 8.3 | 9.6 | 10.9 | 1.8 | |
| 100 | 4.5 | 6.1 | 7.9 | 9.7 | 11.0 | 12.4 | 1.7 | |
| 90 | 5.0 | 6.8 | 8.9 | 10.8 | 12.2 | 13.8 | 1.5 | |
| 80 | 5.5 | 7.4 | 9.7 | 11.6 | 13.3 | 15.0 | 1.3 | |
| 70 | 5.9 | 7.9 | 10.3 | 12.3 | 14.2 | 16.0 | 1.1 | |
| 60 | 6.3 | 8.2 | 10.7 | 13.0 | 15.0 | 17.0 | 0.9 | |
Guomat 1B8×4 拡張チャックに適用された空気スプリング
空気スプリングは密閉容器に圧縮空気を詰め,弾性効果を達成するためにガスの圧縮性を利用する.空気スプリングは理想的な非線形弾性特性を有する.
環状の空気スプリングの高さは内側から制限され,膨らませるとゴム壁が外側に膨らみます.この方法で,空気スプリングは膨張チャックとして使用できます.空気スプリングの高度を制限する同じメカニズムから吸取しなければならないことに注意.
描かれた写真
