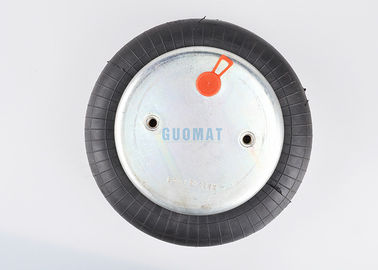

大陸Contitechの産業空気ばねFS分離の緩衝のための200-10のCIの空気ふいご

商品の詳細:

起源の場所:	中国
ブランド名:	GUOMAT
証明:	ISO/TS16949:2009
モデル番号:	1B200-10

お支払配送条件:

最小注文数量:	1 羽
パッケージの詳細:	顧客の必要性として強いカートン箱または
受渡し時間:	2-8 の仕事日
支払条件:	T/T、ウェスタン・ユニオン、Paypalまたは他
供給の能力:	1000pcs/week

詳細製品概要

材料:	ゴム製鋼鉄	Contitech:	FS 200-10
保証:	12か月	重量:	1.6 kg
他の名前:	産業空気アクチュエーター	圧力能力:	2-8 M Pa
ねじ:	2X3/8-16UNC	空気入口:	1/4のNPT
ハイライト:	複雑な空気ばね , 空気助手のばね

大陸Contitech FS分離の緩衝として200-10のCIの空気ふいご

製品の説明

技術的なデータ

最少圧力– 0 psi
最少高さへの帰り力–<45lbf>
全面的な重量– 4.4LB
Min. Design Height – 2.01inch/51MM
必要なInst.Space – 9.65inch/245のMM
最高。打撃– 3.9inch/99MM
トップ・カバーの版の直径160mm
下カバーの版の直径160のmm
ねじ中心間距離89のmm
ナット間の間隔のガスの穴44.5 mm
ガスの穴1/4NPTF
（ナットの）歯2pcsX3/8-16UNCをねじで締めて下さい

GUOMAT:1B200-10

OEMの相手先商標製造会社:FS 200-10 CI

空気の適用–静特性の価値

力F [lbf]
圧力p [psi]	40	60	80	100	120	Vol. V [で。³]
H 4.50 inに。	939	1440	1920年	2430	2950	120
H 4.00 inに。	1120	1690	2260	2850	3430	110
H 3.50 inに。	1250	1880	2530	3170	3850	96
H 3.00 inに。	1370	2050年	2760	3460	4170	83
H 2.50 inに。	1450	2170	2930	3640	4410	68

振動分離–動特性

圧力p [psi]	40	60	80	100	120	Vol. V [で。³]
力（負荷） F [lbf]	981	1,530	2,040	2,570	3,090	124
ばね率c [lbf/in]	701	1,000	1,290	1,560	1,870	124
自由振動数f0 [Hz]	2.7	2.7	2.6	2.5	2.5	124
設計高さH:4.53インチ推薦される、最低3.94インチ

購入指示書データ

タイプ	空気入口	注文番号。
ゴム製ふいごだけ	–	62828
ひだを付けられた版を使って	1/4のNPT 0 inに。excentrical	75229
ひだを付けられた版を使って	–	75248
