起源の場所: | 中国 |
ブランド名: | GUOMAT |
証明: | ISO/TS16949:2009 |
モデル番号: | 1B120-9 |
最小注文数量: | 1 羽 |
---|---|
パッケージの詳細: | 顧客の必要性として強いカートン箱または |
受渡し時間: | 2-8 の仕事日 |
支払条件: | T/T、ウェスタン・ユニオン、Paypalまたは他 |
供給の能力: | 1000pcs/week |
材料: | ゴム製鋼鉄 | Contitech: | FS 120-9 |
---|---|---|---|
品質保証: | 12ヶ月 | 重量: | 1.6 KG |
他の名前: | 産業空気アクチュエーター | 圧力能力: | 2-8 M Pa |
ねじ: | 2X3/8-16UNC | 空気入口: | 1/4のNPTか3/4 |
ハイライト: | 複雑な空気ばね,空気懸濁液の部品 |

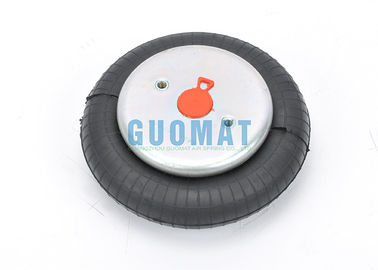

大陸Contitech FSは120-9 CI GUOMAT1B120-9産業空気ばねを減らします騒音を示します
製品の説明
技術的なデータ
GUOMAT:1B120-9
OEMの相手先商標製造会社:FS 120-9 CI
空気入口3/4 NPT:
耐火石材:W01-M58-6165
Contitech::FS 120-9
Dunlop (FR):8' 『x1 S08101
Bosch:822419003
Festo:EB-215-80
Norgren:PM/31081 (8x1)
Weforma:WBE 300-E1
Airtech:140293
Airtech:111003/1B-190FB:
Megatech:1S120-9 3/4 M8
空気入口1/4 NPT:
耐火石材:W01-M58-6166
Contitech:FS 120-9
Dunlop (FR):8' 『x1 S08100
Bosch:822419008
Weforma:WBE 300-E2
空気の適用–静特性の価値
力F [lbf] | |||||
圧力p [psi] | 40 | 60 | 80 | 100 | Vol. V [で。³] |
H 4.50 inに。/114.3MM | 728 | 1130 | 1570 | 1970年 | 110 |
H 4.00 inに。/101.6MM | 905 | 1400 | 1940年 | 2390 | 100 |
H 3.50 inに。/88.9MM | 1050 | 1610 | 2240 | 2740 | 90 |
H 3.00 inに。/76.2MM | 1170 | 1770 | 2450 | 3020 | 75 |
H 2.50 inに。/63.5MM | 1270 | 1900年 | 2630 | 3260 | 57 |
振動分離–動特性
圧力p [psi] | 40 | 60 | 80 | 100 | 120 | Vol. V [で。³] | |
力(負荷) F [lbf] | 801 | 1,240 | 1,700 | 2,130 | 2,530 | 110 | |
ばね率c [lbf/in] | 709 | 949 | 1,190 | 1,430 | 1,670 | 110 | |
自由振動数f0 [Hz] | 2.9 | 2.8 | 2.7 | 2.6 | 2.6 | 110 | |
設計高さH:4.33インチ推薦される、最低3.54インチ |
購入指示書データ
タイプ | 空気入口 | 注文番号。 | |
ひだを付けられた版を使って |
3/4のNPT 0 inに。excentrical |
75349 | |
ひだを付けられた版を使って |
1/4のNPT 0 inに。excentrical |
75360 |
指示を整備して下さい
糸 | 最高。トルク | |
3/8-16 UNC | 20のlbf ft | |
1/4のNPT | 20のlbf ft | |
3/4のNPT | 40のlbf ft |
