起源の場所: | 中国 |
ブランド名: | GUOMAT |
証明: | ISO/TS16949:2009 |
モデル番号: | 1B5082 |
最小注文数量: | 1 羽 |
---|---|
パッケージの詳細: | 顧客の必要性として強いカートン箱または |
受渡し時間: | 2-8 の仕事日 |
支払条件: | T/T、ウェスタン・ユニオン、Paypalまたは他 |
供給の能力: | 1000pcs/week |
材料: | ゴム製鋼鉄 | GUOMAT: | 1B5082 |
---|---|---|---|
保証: | 1年 | 重量: | 4.0 kg |
他の名前: | フランジの空気ばねの振動 | 圧力能力: | 0.2-0.8 M Pa |
TORPRESS: | 110 | ||
ハイライト: | 複雑な空気ばね,空気助手のばね |

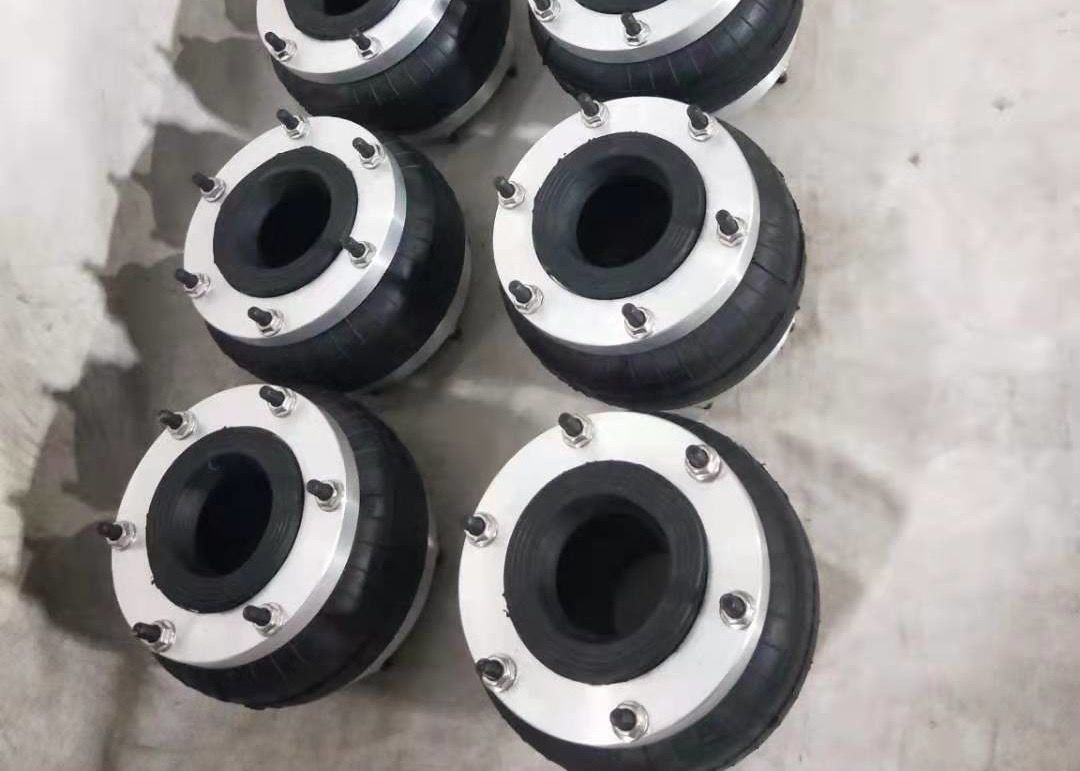

ゴム製ふいごNO 1B5082のフランジの関係へのTORPRESS 110 1B5082
指定および技術的なデータ
TORPRESS 110
GUOMATの部品番号:1B5082
実用温度:57Cºへの-54Cº
自然な高さ:120mm
トップ・カバーの版の直径:138mm
下カバーの版の直径:138mm
ねじの間隔:120mm
トップ・カバーの版ねじ(ナット)歯:6pcsXM8X1.25
下カバーの版ねじ(ナット)歯:6pcsXM8X1.25
働く打撃:MAX 200のmmへの分80のmm
モデル |
STAN- DARDコード
|
高温コード
|
関係 |
最高 OD MM |
Min. 高さ MM |
最高。 高さ MM |
総旅行 MM |
糸の空気tionの穴 |
接続のボルトか穴 N. |
接続のボルトか穴 Ø |
16 | 93029 | 93086 | P1 | 153 | 46 | 91 | 45 | 1/4" NPT | 2 | 3/8" - 16 UNC |
131 | 94047 | いいえ | P1 | 165 | 50 | 110 | 60 | 1/4" NPT | 2 | 3/8" - 16 UNC |
110 | 93113 | 93114 | P1 | 210 | 51 | 151 | 100 | 1/4" NPT | 2 | 3/8" - 16 UNC |
110 | 88540 | 93079 | F1 | 210 | 45 | 145 | いいえ | 6 | M 8 x 1.25 | |
110 | 88820 | 89023 | F1 | 210 | 45 | 145 | いいえ | 6 | M 8 x 1.25 | |
116 | 93027 | いいえ | P1 | 231 | 46 | 152 | 106 | 1/4" NPT | 2 | 3/8" - 16 UNC |
19 | 94016 | 95015 | P2 | 325 | 51 | 151 | 100 | 1/4" NPT | 2 | 3/8" - 16 UNC |
19 | 94014 | いいえ | F2 | 325 | 43 | 143 | いいえ | 12 | M8x1 |
TORPRESSの空気ばね ふいごのアクチュエーター モデル |
STAN- DARD | 高温 | Connec-最高のMin. Max。tion ODの高さの高さ |
コード | コード | mm mm mm | |
16 | 93029 | 93086 | P1 153 46 91 |
131 | 94047 | — — — | P1 165 50 110 |
93113 | 93114 | P1 210 51 151 | |
110 | 88540 | 93079 | F1 210 45 145 |
88820 | 89023 | F1 210 45 145 | |
116 | 93027 | — — — | P1 231 46 152 |
94016 | 95015 | P2 325 51 151 | |
94014 | — — — | F2 325 43 143 | |
23 B | 202665 | — — — | F1 165 65 205 |
26 | 84181 | 89422 | F2 220 85 245 |
20 | 86600 | 88538 | F2 255 80 265 |
245 | 93740 | 202344 | F1 27 82570 85 310 |
94091 | — — — | P2 325 88 288 | |
88544 | 89425 | F2 325 80 280 | |
21 BR | 89457 | — — — | F2 380 80 290 |
21A BR | 97300 | — — — | F2 435 85 315 |
21B BR | 92154 | — — — | F2 440 85 385 |
28 BR | 92527 | — — — | F2 445 80 310 |
28 B | 90559 | — — — | F2 485 85 375 |
93056 | — — — | P3 570 90 330 | |
29 | 93166 | — — — | F2 570 80 320 |
31 | 95210 | — — — | F2 700 85 700 |
325 | 203332 | — — — | F2 400 80 500 |
322 | 92615 | — — — | P4 310 133 408 |
879948173 | — — — | F2 310 125 400 | |
321 | 88110 | — — — | F2 380 125 400 |
様式数 | 設計高さ | 負荷(設計高さで)の: | 自由振動数 | 強制頻度の分離の% | ||||
••40のPSIG (ポンド) | 60のPSIG (ポンド) | 80のPSIG (ポンド) | (@ 80のPSIG) fn (cpm) | 400 CPM % | 800 CPM % | 1500のCPM % | ||
単一の回旋 | ||||||||
16 | 3.0 | 420 | 640 | 880 | 237 | 90.3 | 97.4 | |
131 | 3.5 | 550 | 850 | 1,170 | 181 | 74.4 | 94.6 | 98.5 |
160 | 5.5 | 650 | 1,010 | 1,390 | 124 | 89.4 | 97.5 | 99.3 |
110 | 4.5 | 650 | 1,010 | 1,390 | 162 | 80.2 | 95.7 | 98.8 |
116 | 4.5 | 850 | 1,330 | 1,830 | 163 | 80.2 | 95.7 | 98.8 |
116-1 | 5.5 | 940 | 1,410 | 1,930 | 139 | 86.3 | 96.9 | 99.1 |
115 | 4.5 | 1,210 | 1,880 | 2,540 | 151 | 83.4 | 96.3 | 99.0 |
