| 起源の場所: | 中国 |
| ブランド名: | GUOMAT |
| 証明: | ISO/TS16949:2009 |
| モデル番号: | 1B53014 3/4 |
| 最小注文数量: | 1 羽 |
|---|---|
| パッケージの詳細: | 顧客の必要性として強いカートン箱または |
| 受渡し時間: | 2-8 の仕事日 |
| 支払条件: | T/T、ウェスタン・ユニオン、Paypalまたは他 |
| 供給の能力: | 1000pcs/week |
| 材料: | ゴム製鋼鉄 | Contitech: | FS 530-14 |
|---|---|---|---|
| 保証: | 1年 | 重量: | 7.0 kg |
| 他の名前: | 空気振動作動 | 圧力能力: | 0.2-0.8 M Pa |
| ゴム製ふいご: | 1B383 | 空気入口: | 1/4のN P.T.F。 |
| ハイライト: | 空気助手のばね,空気懸濁液の部品 |
||

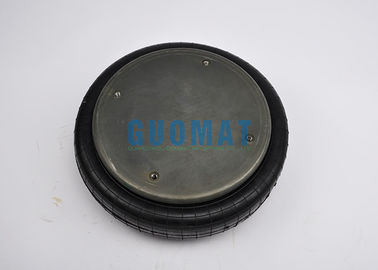

FS 530-14 Contitechの産業空気ばねGUOMATいいえ1B53014 3/4 NPTの空気入口
GUOMAT 1B53014の指定および技術的なデータ
実用温度:57Cºへの-54Cº
GUOMAT NO:1B53014 3/4
十字NO:FS 530-14
❶のナット/ブラインドのナット
トップ・カバーの版ねじ（ナット）歯:4 pcsX 3/8-16UNC
トップ・カバーの版のねじ中心間距離:158.8 mm
下カバーの版ねじ（ナット）歯:4pcsX 3/8-16UNC
下カバーの版のねじ中心間距離:158.8 mm
ナット間の間隔のガスの穴79.4 mm
❷のガスの穴/空気入口/空気付属品
ガスの穴/空気入口:3/4のN P.T.F。
❸のカバー プレート
トップ・カバーの版の直径（幅）:289mm
下カバーの版の直径（幅）:289のmm
❹のゴムふいご
ゴムは380のmm自然な直径をどなります
ゴムは最高の直径をどなります:406のmm
ゴムは自然な高さをどなります:120のmm
働く打撃:MAX 160のmmへの分81のmm
❺の豊富なブロック/緩衝ブロック
豊富なブロックなし
❻のガードルのたが/ガードル リング
ガードルのたがを使って:ガードルのたがなし
|
振動分離-動特性の価値 |
||||||
| 圧力p [psi] | 40 | 60 | 80 | 100 | 120 | Vol. V [in.3] |
| 力（負荷） [lbf] | 3840 | 5800 | 7820 | 9830 | 11800 | 685 |
| ばね率[lbf/in。] | 1980年 | 2590 | 3280 | 4060 | 4630 | |
| 自由振動数[Hz] | 2.2 | 2.1 | 2.1 | 2.0 | 2.0 | |
|
空気の適用-静特性 力F [lbf] |
|||||||
| 圧力p [psi] | 40 | 60 | 80 | 100 | 120 | Vol. V [in.3] | |
| 高さH [で。] | 6.5 | 3340 | 5060 | 6840 | 8660 | 10500 | 740 |
| 6.0 | 3760 | 5690 | 7650 | 9660 | 11600 | 690 | |
| 5.5 | 4140 | 6250 | 8380 | 10600 | 12700 | 650 | |
| 5.0 | 4450 | 6680 | 8960 | 11300 | 13500 | 610 | |
| 4.5 | 4720 | 7070 | 9460 | 11900 | 14300 | 560 | |
| 4.0 | 4940 | 7380 | 9870 | 12400 | 14900 | 510 | |
| 3.5 | 5120 | 7610 | 10200 | 12800 | 15300 | 450 | |
| 3.0 | 5260 | 7810 | 10500 | 13100 | 15700 | 380 | |
| 2.5 | 5350 | 7970 | 10700 | 13400 | 16000 | 300 | |
usal一種の単一の回旋の空気アクチュエーター
| 単一の回旋の空気アクチュエーター | ||||
| すべての測定はMmにあります | ||||
| GUOMATいいえ。 | Contitechいいえ。 | Min. Design高さ | 必要な設置スペース | 最高。打撃 |
| 1B53014 3/4 | FS 530-14 | 51 | 420 | 134 |
映像は情報が下記のものを含んでいることを示します:
技術的なデータ
振動分離-動特性の価値
空気の適用-静特性の価値
