起源の場所: | 中国 |
ブランド名: | GUOMAT |
証明: | ISO/TS16949:2009 |
モデル番号: | 1B8X4 |
最小注文数量: | 1PC |
---|---|
パッケージの詳細: | 顧客の必要性として強いカートン箱または |
受渡し時間: | 2-8の仕事日 |
支払条件: | T/T、ウェスタン・ユニオン、Paypalまたは他 |
供給の能力: | 1000pcs/week |
材料: | ゴム、鉄 | Goodyear: | 1B8-550 |
---|---|---|---|
保証: | 12か月 | 重量: | 2.4 kg |
他の名前: | 機械のための空気ばね | 圧力能力: | 0.2-0.8 M Pa |
ねじ: | 2X3/8-16UNC | 空気入口: | 1/4のNPT |
耐火石材: | W01-358-7564 | ||
ハイライト: | 1b8 550ゴム製空気ばね,ゴム製空気ばね1b8 550,1b8 550 |

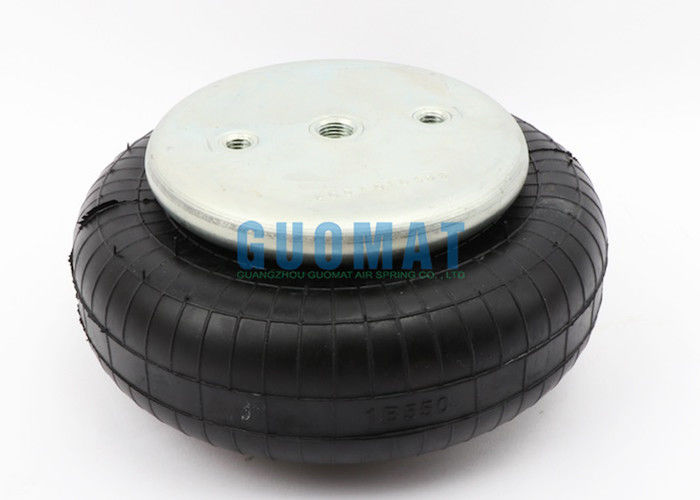

1B8-550 Goodyearのゴム製空気ばねは耐火石材W01-358-7564 GUOMAT 1B8X4の空気アクチュエーターを示す
記述:
GUOMAT 1B8X4は天然ゴムによってこのゴム製空気ばねおよび鋼鉄作り出され、組み立てられる。、品質保証、厳密な質の点検GUOMATの工場によって作り出され、多くの顧客によって賞賛されて。
それは1B8-550 Goodyearを取り替えることができる。GUOMAT 1B8X4のサイズは1B8-550 Goodyearと同じである。
1B8X4の製品の説明は1B8-550 Goodyearを示す
トップ・カバーの版の直径:135mm
最下ピストン数:いいえ
下カバーの版の直径:135mm
ねじ中心間距離:70mm
ナット間の間隔のガスの穴:35のmm
トップ・カバーの版ねじ(ナット)歯:2pcsX3/8-16UNC
下カバーの版ねじ(ナット)歯:2pcsX3/8-16UNC
ゴム製ふいごMAXの直径(最高の直径):230のmm
ゴム製ふいごの自然な直径210のmm
働く打撃:MAX 140のmmへの分50のmm
圧縮された高さ:50のmm
ガスの穴/空気入口:1/4NPTF
タイプの | [他のタイプの]空気ばね1B8-550 Goodyear | 高さ調節のハンドル | いいえ |
幅W (mm) | 221 | 負荷範囲(kN) | 12.501〜 16.000 |
正当な負荷(kN) | 13.1 | 糸の長さL1 (mm) | -- |
主体h (mm)の高さ | 134 | わずかな糸M (mm) | 10 |
特性 | 標準的な/耐震性の性能 | 設置方法 | 2 |
空輸補給の港 | 1/4 | バンパーの有無にかかわらず | いいえ |
RoHSの指令 | 10 | - | -- |
1B8X4の技術的なデータは1B8-550 Goodyearを示す
GUOMAT:1B8X4
OEMの相手先商標製造会社:FS 120-10 CI
空気入口1/4 NPT:
耐火石材:W01-358-7564
Goodyear:1B8-550
Contitech:FS120-10
1B8X4の記述は1B8-550 Goodyearを示す
アセンブリ注文番号。
様式116 2つの層ふいご
盲目のナット、1/4のNPT:W01-358-7564;W01 358 7564;W013587564
盲目のナット、3/4のNPT:W01-358-7561;W01 358 7561;W013587561
さら穴を開けられた鋼鉄ビード リング、ボルト19/4の、ナット、洗濯機:W01-358-7568;W01 358 7568;W013587568
1/4のタンク弁W01-A72-7518取付けられているを用いる盲目のナット;W01 A72 7518;W01A727518
ゴム製ふいごだけ:W01-358-0133;W01 358 0133;W013580133
117の高いふいごのスタイルを作りなさい
盲目のナット、1/4のNPT:W01-358-7600;W01 358 7600;W013587600
盲目のナット、3/4のNPT:W01-358-7602;W01 358 7602;W013587602
さら穴を開けられた鋼鉄ビード リング、強さ13/4のボルト、ナット、洗濯機:W01-358-7606;W01 358 7606;W013587606
1B8X4は1B8-550 Goodyearの空気の適用–静特性の価値--を示す
力F [lbf] | |||||
圧力p [psi] | 40 | 60 | 80 | 100 | Vol. V [。³] |
H 4.50 inに。/114.3MM | 728 | 1130 | 1570 | 1970年 | 110 |
H 4.00 inに。/101.6MM | 905 | 1400 | 1940年 | 2390 | 100 |
H 3.50 inに。/88.9MM | 1050 | 1610 | 2240 | 2740 | 90 |
H 3.00 inに。/76.2MM | 1170 | 1770 | 2450 | 3020 | 75 |
H 2.50 inに。/63.5MM | 1270 | 1900年 | 2630 | 3260 | 57 |
振動分離–動特性
圧力p [psi] | 40 | 60 | 80 | 100 | 120 | Vol. V [。³] | |
力(負荷) F [lbf] | 801 | 1,240 | 1,700 | 2,130 | 2,530 | 110 | |
ばね率c [lbf/in] | 709 | 949 | 1,190 | 1,430 | 1,670 | 110 | |
自由振動数f0 [Hz] | 2.9 | 2.8 | 2.7 | 2.6 | 2.6 | 110 | |
設計高さH:4.33インチ推薦される、最低の3.54インチ |
購入指示書データ
タイプ | 空気入口 | 注文番号。 | |
ひだを付けられた版を使って |
1/4のNPT 0 inに。excentrical |
GUOMATに他の種類の空気ばねがある:
1B7-540 | 20095505 | Y | 1B7-540 IND | 1B7-540 (産業唯一の版20551287) |
57991254000019 | 20095506 | Y | ENIDINE YI-1B7-540 | ENIDINE YI-1B7-540 |
1B7-540 | 20551287 | N | MDCのための1B7-540 | MDC -唯一のメキシコのための1B7-540 |
1B7-541 | 20095507 | N | 1B7-541 | 1B7-541 |
57991254100019 | 20095508 | Y | ENIDINE YI-1B7-541 | ENIDINE YI-1B7-541 |
57991254200000 | 20095509 | Y | 1B7-542 | 1B7-542 |
57991254200019 | 20095510 | Y | ENIDINE YI-1B7-542 | ENIDINE YI-1B7-542 |
57991254300000 | 20095511 | Y | 1B7-543 | 1B7-543 |
1B7-544 | 20095512 | N | 1B7-544 | 1B7-544 |
57991254500090 | 20811602 | Y | C 1B7-541 | C 1B7-541 |
1B6-547 | 20310537 | N | 1B6-547 | 1B6-547 |
57991254700019 | 20310538 | Y | ENIDINE YI-1B6-547 | ENIDINE YI-1B6-547 |
57991254800090 | 20810733 | Y | C 1B7-540 | C 1B7-540 |
57991254900090 | 20810734 | Y | C 1B7-544 | C 1B7-544 |
1B8-550 | 20095515 | N | 1B8-550 | 1B8-550 |
57991255000019 | 20095516 | Y | ENIDINE YI-1B8-550 | ENIDINE YI-1B8-550 |
1B8-552 | 20095517 | N | 1B8-552 | 1B8-552 |
57991255200019 | 20095518 | Y | ENIDINE YI-1B8-552 | ENIDINE YI-1B8-552 |
1B8-553 | 20095519 | N | 1B8-553 | 1B8-553 |
57991255300019 | 20095520 | Y | ENIDINE YI-1B8-553 | ENIDINE YI-1B8-553 |
1B8-554 | 20095521 | N | 1B8-554 | 1B8-554 |
57991255400019 | 20095522 | Y | ENIDINE YI-1B8-554 | ENIDINE YI-1B8-554 |
1B8-555 | 20095523 | N | 1B8-555 | 1B8-555 |
1B8-556 | 20095524 | N | 1B8-556 | 1B8-556 |
1B8-560 | 20095526 | N | 1B8-560 EXT | 1B8-560 EXT |
57991256000019 | 20095527 | Y | ENIDINE YI-1B8-560 | ENIDINE YI-1B8-560 |
1B8-561 | 20095528 | N | 1B8-561空輸58124 | 1B8-561空輸58124 |
1B8-562 | 20095529 | N | 1B8-562 | 1B8-562 |
