| 起源の場所: | 広東省、中国 |
| ブランド名: | GUOMAT |
| 証明: | ISO/TS16949:2009 |
| モデル番号: | 220-10 |
| 最小注文数量: | 6PCS |
|---|---|
| 価格: | $59.9-69.9/pc |
| パッケージの詳細: | 強いカートン箱またはように顧客の必要性 |
| 受渡し時間: | 2-8の仕事日 |
| 支払条件: | L/C、T/T、ウェスタン・ユニオン |
| 供給の能力: | 1000pcs/week |
| 製品名: | 二重複雑な空気懸濁液ばね | ばね材料: | ゴム+鋼 |
|---|---|---|---|
| 保証: | 1年 | ばねのタイプ: | 通気されたタイプ |
| ゴム製最高Dia。: | 250mm | 版Dia。: | 161mm |
| パッキングのサイズ: | 24*24*24cm | ガスの穴のタイプ: | 1/4NPTF、G 3/4 |
| ハイライト: | 161mm Dia. Industrialの空気ばね,産業空気ばねの単一の複雑,Contitech FS 200-10の産業空気ばね |
||

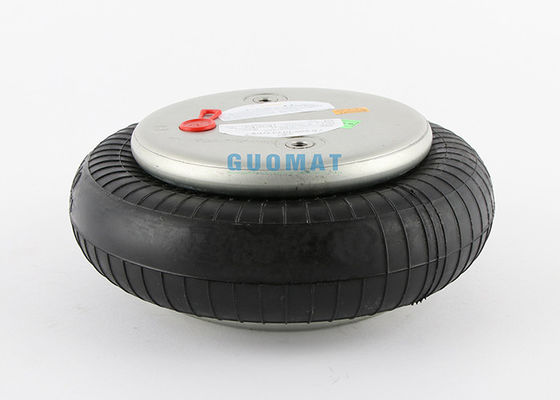

Contitech FS大陸ふいご様式200-10 CIの、産業単一の複雑な空気ばね
製品仕様書
FS 200-10 CI G1/4 G3/4 OSは、Stypeの産業空気ばね、単一の複雑、200cmスクエア有能なAieaの89のmmの最高の打撃、ひだを付けられたビードの版、女性の取付けの糸をどなる
FS 200-10の空気ばねの技術的なデータ
FS 200-10のカバー プレート データ
トップ・カバーの版の直径:161mm
通された穴の間隔間:89mm
通された穴と空気穴の間隔間:38.1/44.5mm
下カバーの版の直径:161mm
FS 200-10の盲目のナット
トップ・カバーの版で（ナット）ねじで締めなさい:2XM8
下カバーの版で（ナット）ねじで締めなさい:2XM8
（ナット） M8深さをねじで締めなさい:15mm
M8=25Nm
FS 200-10のゴム製ふいご
ゴム製ふいごMAXの直径:250mm
FS 200-10の働く打撃
働く打撃:51mm~140mm
最高の高さ:140mm
最低の高さ:51mm
圧縮された高さ:89mm
FS 200-10の空気入口/ガスの穴
空気入口/ガスの穴:G 1/4 G 3/4
G 1/4=25 Nm
G 3/4=25 Nm
順序Infromation
| いいえ。 | タイプ | 注文番号。 |
| 1 | ゴム製うなり声 | --- |
| 2 |
上の版およびG3/4空気入口を使って 入口港の突飛性は38.1mmである |
--- |
| 3 |
上の版およびG1/4空気入口を使って 入口港の突飛性は44.5mmである |
--- |
| 4 | 上の版、緩衝ブロックおよびG1/4入力を使って 空気港、入口港の突飛性は44.5mmである |
--- |
| 5 | ステンレス鋼の版を使って、G3/4空気取り入れ口 口、入口港の突飛性は38.1mmである |
--- |
技術的な変数
ミニット・プレッシャー:0棒
最低の高さへの復帰力:≤ 200 N
総重量（を含むカバー プレート）:2.3 kg
振動分離の適用-動的固有値
設計高さH:110のmmは、90のmmの最低推薦した
| 圧力P [棒] | 3 | 4 | 5 | 6 | 7 | 8 | 容積V [l] |
| 力（負荷） F [KN] | 5.5 | 7.5 | 9.6 | 11.9 | 14.0 | 15.7 | 2.7 |
| ばねの剛さ[N/cm] | 1500 | 2050年 | 2600 | 3150 | 3700 | 4250 | 2.7 |
| 自由振動数[Hz] | 2.6 | 2.6 | 2.6 | 2.6 | 2.6 | 2.6 | 2.7 |
空気の適用-静的な固有値
力F [KN]
| 圧力P ［棒］ | 3 | 4 | 5 | 6 | 7 | 8 | 容積Vの［私］ | |
| 高さHの［mmの］ | 120 | 4.5 | 6.2 | 8.2 | 10.4 | 12.1 | 13.8 | 2.8 |
| 110 | 5.5 | 7.5 | 9.6 | 11.9 | 14.0 | 15.7 | 2.6 | |
| 100 | 6.3 | 8.6 | 11.0 | 13.4 | 15.5 | 17.5 | 2.4 | |
| 90 | 7.0 | 9.4 | 12.1 | 14.6 | 17.0 | 19.2 | 2.2 | |
| 80 | 7.6 | 10.2 | 13 | 15.7 | 18.2 | 20.6 | 1.9 | |
| 70 | 8.1 | 10.9 | 13.6 | 16.5 | 19.3 | 21.9 | 1.6 | |
| 60 | 8.5 | 11.3 | 14.2 | 17.1 | 20.1 | 23.0 | 1.3 | |
Contitechのゴム製空気ばねの導入
ゴム製空気ばねは製紙装置、革機械類、振動のテーブル、織物装置、鉱山、機械類および他の企業で広く利用されている。産業設備で使用されるゴム製空気ばねは単層、二重層およびゴム製 ボディの層の数に従って3層の空気ばねに大体分けられる。
圧縮空気のコラムを形作るためにゴム製 エアバッグの仕事が圧縮空気で、内部キャビティ満ちている時。振動負荷の増加によって、ばねの減少の高さは現時点で、内部キャビティの容積、ばねの増加の剛さ、および内部キャビティ空気コラムの増加の有効な忍耐区域、およびばねの増加の忍耐容量減る。振動負荷が減る時、ばねの増加の高さ、内部キャビティ増加の容積、ばねの減少の剛さ、内部キャビティ空気コラムの減少の有効な忍耐区域、およびばねの減少の忍耐容量。このように、空気ばねの有効な打撃の中では、空気ばねの高さに、内部キャビティ容積および軸受け容量に振動負荷の増加そして減少を用いる滑らかで、適用範囲が広い伝達があり、広さおよび振動負荷の高性能制御は起こる。ばねの剛さおよび軸受け容量はまたインフレーションの量を増加するか、または減らすことによって調節し自動調節を達成するために補助空気部屋をまた添付することができる。
