起源の場所: | 広東省、中国 |
ブランド名: | GUOMAT |
証明: | ISO/TS16949:2009 |
モデル番号: | 1B 9x5 |
最小注文数量: | 6PCS |
---|---|
価格: | $49.9-59.9/pc |
パッケージの詳細: | 強いカートン箱またはように顧客の必要性 |
受渡し時間: | 2-8の仕事日 |
支払条件: | T/T、ウェスタン・ユニオン、L/C |
供給の能力: | 1000PCS/Week |
製品名: | 懸濁液ばね/エアバッグ | 材料: | ゴム製および鋼鉄 |
---|---|---|---|
保証: | 12か月 | 位置: | 後部か前部 |
GOODYEAR: | 1B9-202 | 機能: | 衝撃を減らしなさい |
操作: | Gas-Filled | タイプ: | 単一の複雑な空気ばね |
ハイライト: | 578913201 グッドイヤー空気ばね、1B9-202 グッドイヤー空気ばね,1B9-202 Goodyear Air Spring |

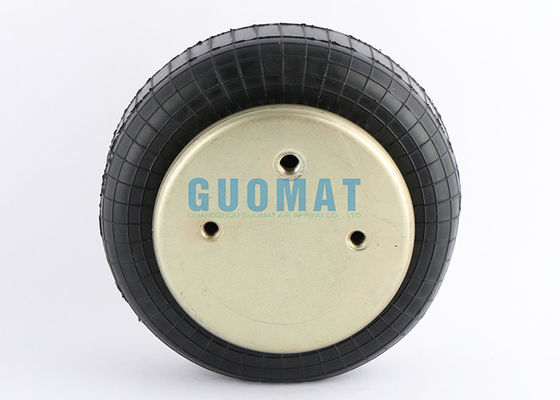

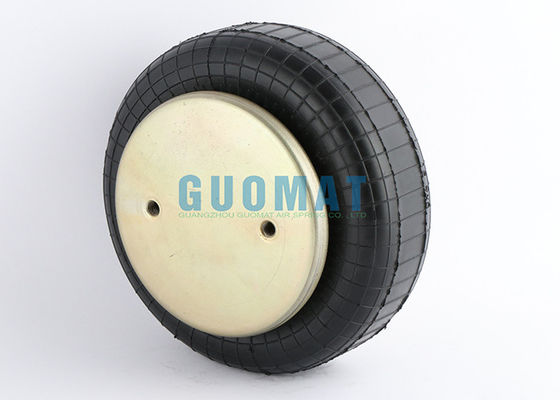

上昇機械複雑な空気ばねの取り替えのためのグッドイヤーの空気ばね 1B9-202/ 578913201
製品説明
アイテム |
エアスプリング/ショックアブソーバースプリング |
商品番号。 |
1B9X5 |
に適し |
産業機械 |
素材 |
ラバー+スチール |
保証 |
1年 |
MOQ |
在庫があれば1個 |
パッケージ |
1.バブルバッグとニュートラルブラウンカートン 2.お客様からの梱包依頼 3.通常の輸出パッケージ |
||
納期 |
通常、お支払いを受け取ってから 2 ~ 8 営業日 |
||
支払い |
L/C、T/T、ウェスタン ユニオンおよび PayPal |
||
アフターサービス |
1.出荷前検査 2.お客様の声をフォローアップ |
1B9X5 参照番号
グッドイヤー 1B9-202 / 1B9202 / 578913201 / 578 91 3 201
ファイアストン W013587460 / W01-358-7460 / w01-358-7460
1B9-202 エアバッグ技術資料
カバープレート
トップカバープレート径:160mm
ボトムカバープレートの直径:160mm
ナット/ブラインドナット
トップカバープレートスクリュー(ナット) 歯: 2x3/8-16UNC
トップカバープレートのネジ中心距離:89mm
ボトムカバープレートネジ(ナット) 歯: 2x3/8-16UNC
ボトムカバープレートのネジ中心距離:89mm
ガス穴とネジの間の距離: 44.5mm
ガス穴/空気入口/空気継手
ガス穴:1/4-18 NPTF
ラバーベロー
ラバーベロー最大径:222mm
作動ストローク:MAX 160mm~MIN 60mm
最大高さ:160mm
最小高さ: 60mm
圧縮高さ:100mm
最小圧力 0bar
戻り力 min.height ≤200N
クランププレートを含めた総重量 2.3kg
防振 - 動特性値 -------設計高さ H : 推奨 110mm、最小 90mm |
|||||||
圧力P[bar] | 3 | 4 | 5 | 6 | 7 | 8 | 第Ⅴ巻[Ⅰ] |
荷重[KN] | 5.5 | 7.5 | 9.6 | 11.9 | 14.0 | 15.7 |
2.7 |
ばね定数[N/cm] | 1500 | 2050年 | 2600 | 3150 | 3700 | 4250 | 2.7 |
固有振動数[Hz] | 2.6 | 2.6 | 2.6 | 2.6 | 2.6 | 2.6 | 2.7 |
空気圧アプリケーション - 静的固有値 力F[KN] |
||||||||
圧力 P[bar] | 3 | 4 | 5 | 6 | 7 | 8 | 第Ⅴ巻[Ⅰ] | |
高さH[mm] | 120 | 4.5 | 6.2 | 8.2 | 10.4 | 12.1 | 13.8 | 2.8 |
110 | 5.5 | 7.5 | 9.6 | 11.9 | 14.0 | 15.7 | 2.7 | |
100 | 6.3 | 8.6 | 11.0 | 13.4 | 15.5 | 17.5 | 2.3 | |
90 | 7.0 | 9.4 | 12.1 | 14.6 | 17.0 | 19.2 | 2.2 | |
80 | 7.6 | 10.2 | 13.0 | 15.7 | 18.2 | 20.6 | 1.8 | |
70 | 8.1 | 10.9 | 13.6 | 16.5 | 19.3 | 21.9 | 1.6 | |
60 | 8.5 | 11.5 | 14.2 | 17.1 | 20.1 | 23.0 | 1.3 |
標準の空気ばねはすべて 4 層で構成されています。
特定の角度で。
最初のレイヤーに対して特定の角度で配置されます。

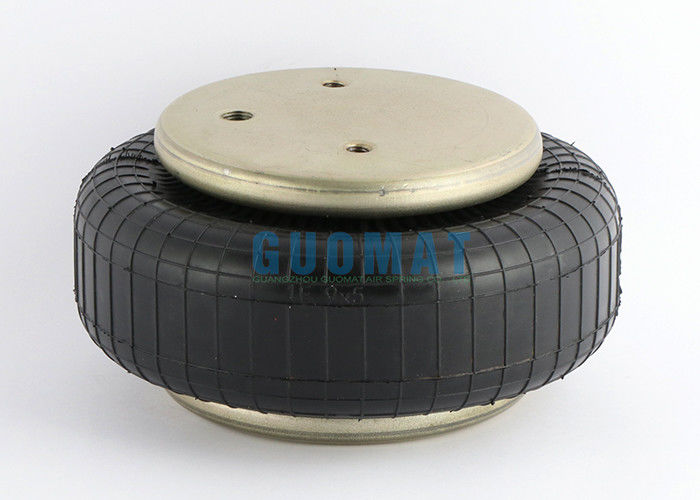

製品画像
