| 起源の場所: | 広州,中国 |
| ブランド名: | GUOMAT |
| 証明: | ISO/TS16949:2009 |
| モデル番号: | 1B53014-3/4 |
| 最小注文数量: | 5個 |
|---|---|
| 価格: | USD49.9-59.9/PC |
| パッケージの詳細: | 強い紙箱または顧客の要求として |
| 受渡し時間: | 3~7 営業日 |
| 支払条件: | L/C,T/T,ウェスタンユニオン またはその他 |
| 供給の能力: | 1000個/週 |
| 圧力能力: | 0.2-0.8 M PA | 空気入口: | 3/4 NPT |
|---|---|---|---|
| プレート径: | 289mm | 保証: | 1年 |
| 材料: | ゴムおよび鉄 | 位置: | 前と後ろ |
| ファイアストーン: | W01-M58-6100 | タイプ: | 単一の複雑なタイプ |
| ハイライト: | W01M586100 シングルカロープ式エアスプリング,1B53014 単回り式エアスプリング |
||

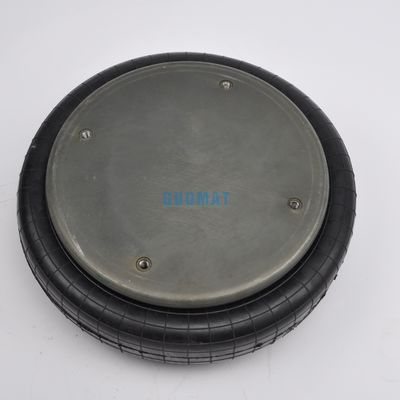

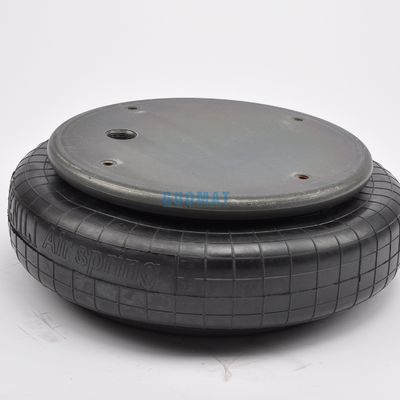

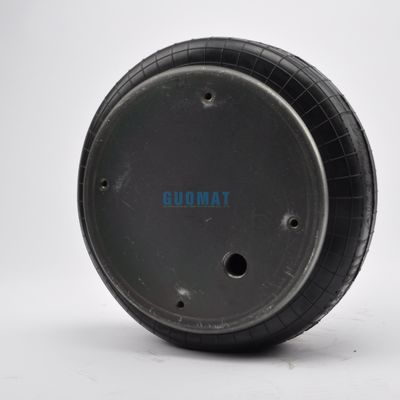

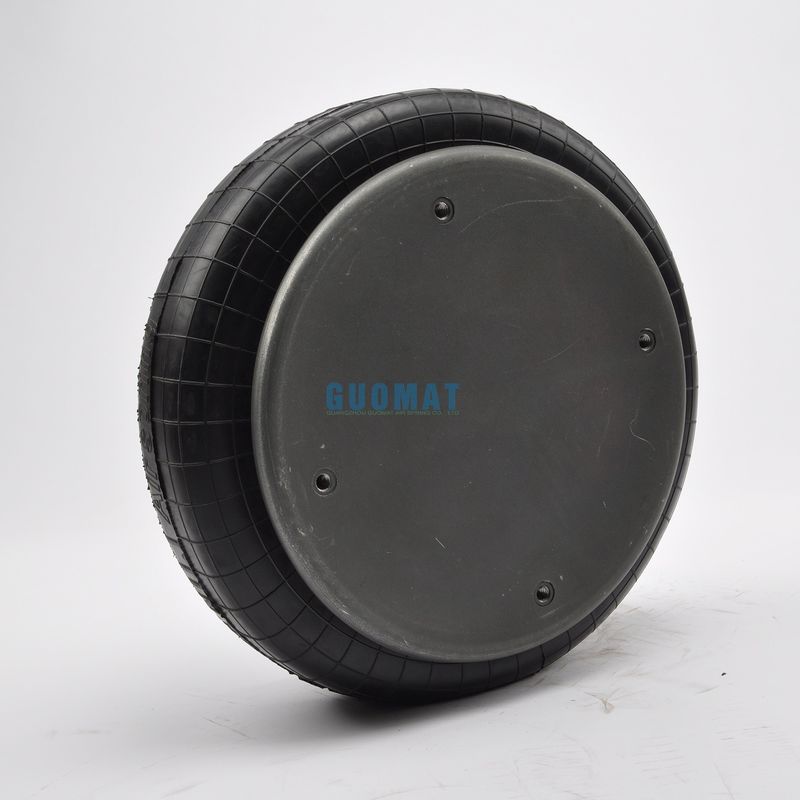

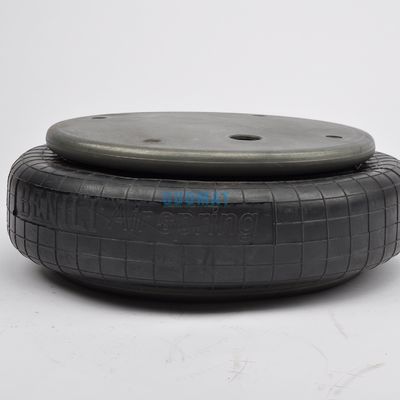

W01M586100 シングルコンバルトエアスプリング GUOMAT NO.1B53014 3/4 NPT エアインプット 2プライスベロー

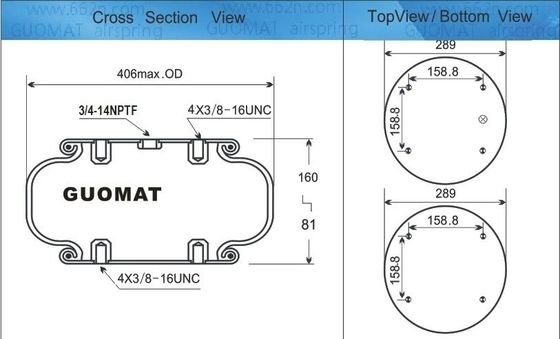

GUOMAT 1B530143/4 仕様と技術データ
動作温度: 57Co から -54Co
GUOMAT NO:1B53014 3/4
十字番号:W01-M58-6101
ナッツ / ブラインドナッツ
上部カバープレートスクリュー (ナッツ) 歯:4pcsX 3/8-16UNC
上部カバープレートのスクリューセンター距離:158.8mm
下蓋プレートスクリュー (ナッツ) 歯: 4pcsX 3/8-16UNC
下のカバープレートのスクリューセンター距離: 158.8 mm
ノット間のガス穴間距離 79.4 mm
ガスの穴 / 空気入口 / 空気フィッティング
ガスの穴/空気入口: 1/4 NPT
カバープレート
上部カバープレートの直径 (幅): 289mm
底蓋板直径 (幅): 289 mm
ゴムベロー
ゴムベーリング 天然直径 380mm
ゴムベーリング 最大直径: 406mm
ゴムベーリング 天然高さ: 120mm
作業ストローク:MAX 160mmからMIN 81mm
バンパーブロック / バッファーブロック
バンパーブロックなし
ベルト・フープ / ベルト・リング
ベルトフープと ベルトフープなし
|
振動隔離 - 動的特性値 |
||||||
| 圧力 p [psi] | 40 | 60 | 80 | 100 | 120 | V巻 [in.3] |
| 力 (負荷) [lbf] | 3840 | 5800 | 7820 | 9830 | 11800 | 685 |
| スプリングレート [lbf/in] | 1980 | 2590 | 3280 | 4060 | 4630 | |
| 自然周波数 [Hz] | 2.2 | 2.1 | 2.1 | 2.0 | 2.0 | |
|
パネウマティックアプリケーション - 静的特性 フォース F [lbf] |
|||||||
| 圧力 p [psi] | 40 | 60 | 80 | 100 | 120 | V巻 [in.3] | |
| 高さ H [イン.] | 6.5 | 3340 | 5060 | 6840 | 8660 | 10500 | 740 |
| 6.0 | 3760 | 5690 | 7650 | 9660 | 11600 | 690 | |
| 5.5 | 4140 | 6250 | 8380 | 10600 | 12700 | 650 | |
| 5.0 | 4450 | 6680 | 8960 | 11300 | 13500 | 610 | |
| 4.5 | 4720 | 7070 | 9460 | 11900 | 14300 | 560 | |
| 4.0 | 4940 | 7380 | 9870 | 12400 | 14900 | 510 | |
| 3.5 | 5120 | 7610 | 10200 | 12800 | 15300 | 450 | |
| 3.0 | 5260 | 7810 | 10500 | 13100 | 15700 | 380 | |
| 2.5 | 5350 | 7970 | 10700 | 13400 | 16000 | 300 | |
シングルコンボリュションエアアクチュエーターの一般的な種類
| 単回転式空気アクチュエータ | ||||
| すべての測定は mm であります | ||||
| GUOMAT NO | 火石の空気噴出 NO | 設計の高さ | 設置 空間 必要 | マックス 脳卒中 |
| 1B53014 31/4 | W01-M58-6101 | 51 | 420 | 134 |
他のサイズも用意しています:
スタイル:113 2 プリー ベルロー
ブラインドナッツ, 1/4 BSP:W01-M58-6101
ブラインドナッツ 1/4 BSP バンパー:W01-M58-6103
ブラインドナッツ 3/4 BSP:W01-M58-6100
ブラインドナッツ 3/4 BSP バンパー:W01-M58-6102
防水鋼のビーズリング,40ミリボルト,ナッツ・ローバー:W01-M58-7538
ゴムバローのみ:W01-358-0135
最低高度まで落ちる力 (@ 0 BAR):76N
128 高強度構造物
ブラインドナッツ, 114 BSP:W01-M58-6071
ブラインドナッツ 114 BSP ゴムバンパー:W01-M58-6068
ブラインドナッツ 3/4 BSP:W01-M58-6070
ブラインドナッツ 3/4 BSP ゴムバンパー:W01-M58-6069
ゴムバローのみ:W01-358-0231
