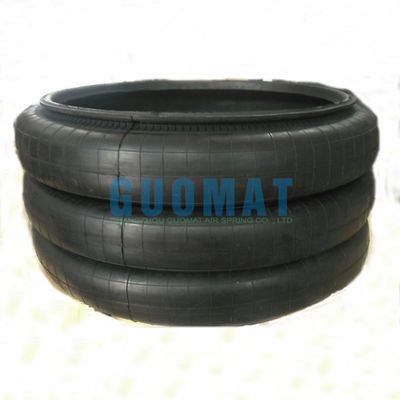

W01-358-7304 フレンズリング付きのアルミ板ファイアストーンエアスプリング隔離器

商品の詳細:

起源の場所:	広州,中国
ブランド名:	GUOMAT
証明:	ISO/TS16949:2009
モデル番号:	3B7304

お支払配送条件:

最小注文数量:	5個
価格:	USD79.9-99.9/PC
パッケージの詳細:	強い紙箱または顧客の要求として
受渡し時間:	3~7 営業日
支払条件:	L/C,T/T,ウェスタンユニオンまたはその他
供給の能力:	1000個/週

詳細製品概要

Structure:	Triple Convoluted	Quality:	100% Tested
Cover Plate:	Aluminum Plate	Warranty:	1 Year
Position:	Industrial Machine	Firestone:	W01-358-7304
Color:	Black	Type:	Flange Air Spring
ハイライト:	W01-358-7304 空気スプリング隔離器 , フレンズリング付きのエアスプリング隔離器

W01-358-7304 フレンズリング付きのアルミ板ファイアストーンエアスプリング隔離器

製品詳細

製品名	工業用エアスプリング
モデル番号	3B7304
ブランド	グオマット
保証	1 年
材料	ゴム+鋼
フランジと	そうだ
ファイアストーン	W01-358-7304 税金について
ファイアストーン	W013587304 について
ファイアストーン	W01 358 7304
ファイアストーン	WO13587304
ファイアストーン	WO1 358 7304
ファイアストーン	WO1-358-7304

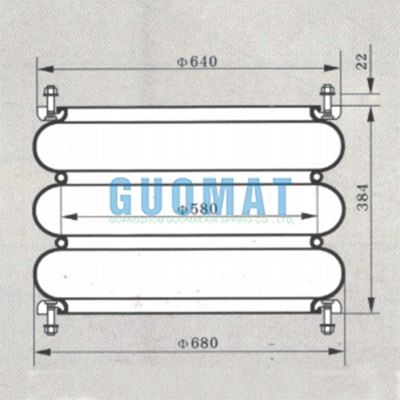

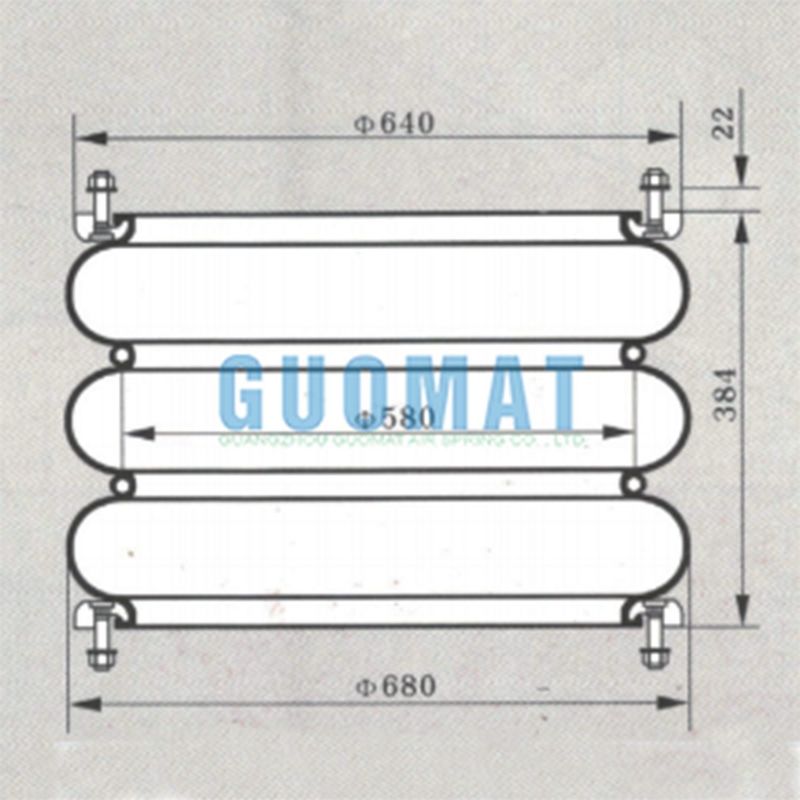

GUOMAT 3B7304 クロスファイアストーン W01-358-7304 技術データ

上部直径: Ø640mm

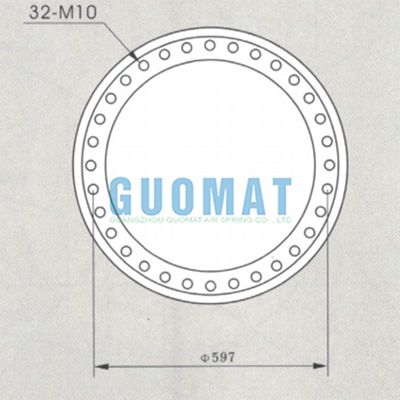

スクロール/ナッツ: 32pcsXM10

螺栓/ナッツ高さ: 22mm

ゴムベローズ直径: Ø680mm

空気スプリングの高さ:384mm

スクロール間の中央距離: Ø597mm

標準的な空気噴泉は4層からなる

•空気を含んでいる内部層

•最初の層は繊維強化ゴムで

特定の角度で

•第2層は強化ゴムで

最初の層に対して特定の角度に置かれています

• 偏向性のある布の層を保護するためのカバー.

15.0インチで動的特性設計の高さ (エアマウント・アイソレーター設計のみに必須)
容量 @ 100 PSIG = 6,984 in3			自然頻度
計測圧 (PSIG)	負荷 (ポンド)	スプリングレート (lbs/in)	CPM	HZ
40	15,080	2,731	80	1.34
60	23,220	3,602	74	1.23
80	31,160	4,554	72	1.20
100	39,070	5,532	71	1.18

フォーステーブル
組み立て高さ (イン)	容量 @ 100 PSIG (in3)	パウンドフォース
組み立て高さ (イン)	容量 @ 100 PSIG (in3)	@20 PSIG	@40 PSIG	60歳 PSIG	@80 PSIG	@100 PSIG
18.0	8,136	5,300	11,230	17,840	24,760	31,660
16.0	7,390	6,830	13,920	21,490	29,220	37,010
14.0	6,560	7,830	15,890	24,130	32,390	40,830
12.0	5,660	8,230	17,080	25,960	34,870	44,060
10.0	4,711	8,950	18,220	27,640	36,450	46,370
8.0	3,717	9,250	19,030	29,160	39,320	49,270
6.0.	2,653	10,100	20,350	31,200	41,890	52,170
