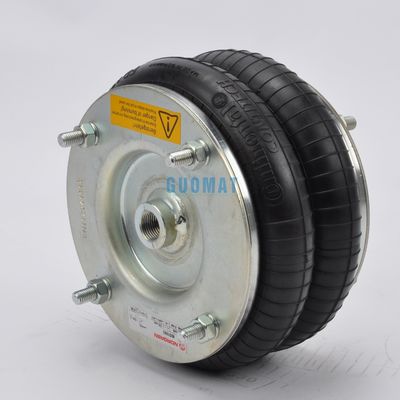

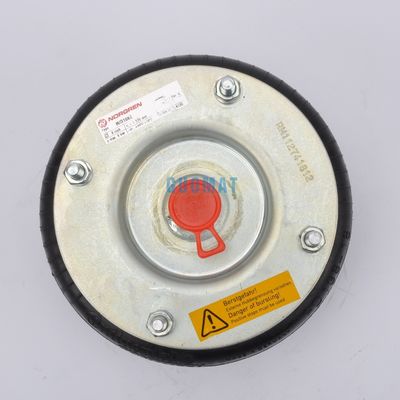

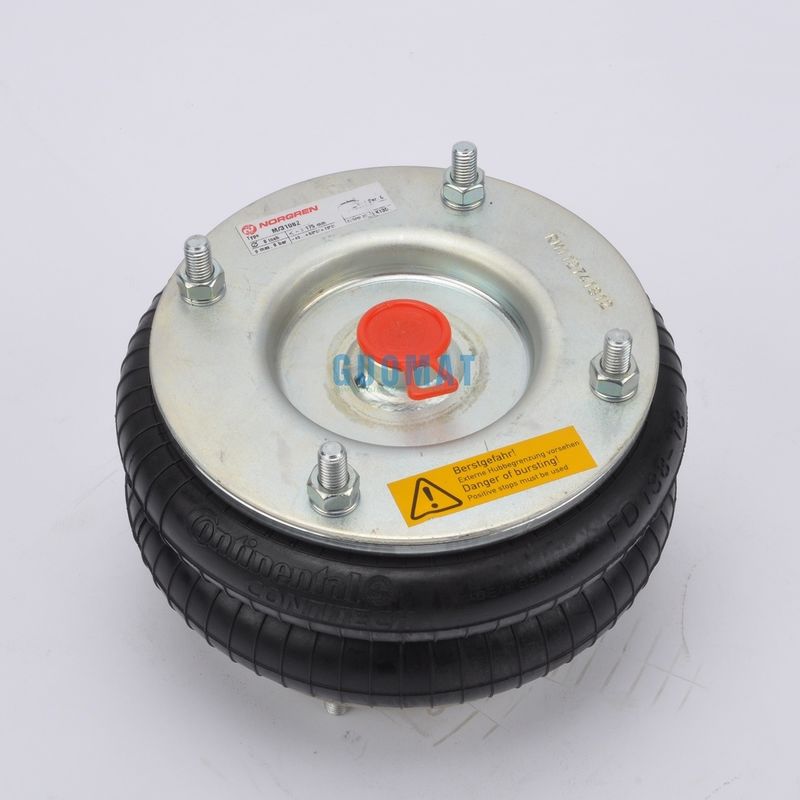

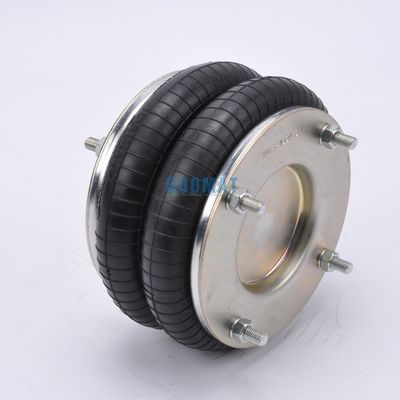

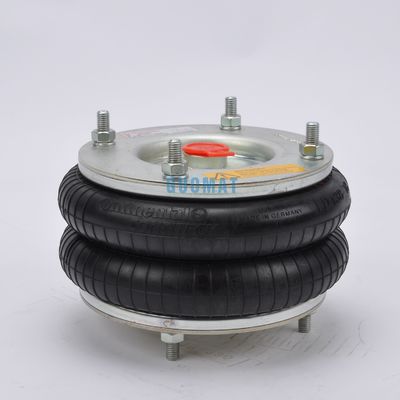

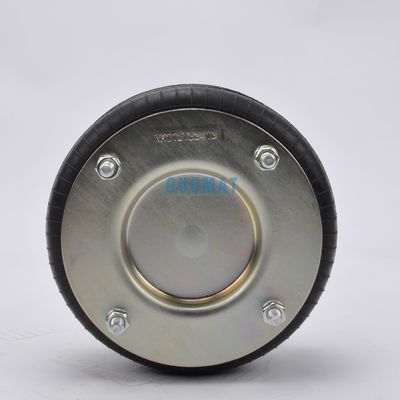

M/31082 ノーグレンエアスプリングコンティテック製 FD138-18 DS ダブルコンボリュションエアアクチュエータ 8 "x 2

商品の詳細:

起源の場所:	広州,中国
ブランド名:	Norgren
証明:	ISO/TS16949:2009
モデル番号:	M/31082

お支払配送条件:

最小注文数量:	5個
価格:	USD119.9-199.9/PC
パッケージの詳細:	強い紙箱または顧客の要求として
受渡し時間:	3~7 営業日
支払条件:	L/C,T/T,ウェスタンユニオンまたはその他
供給の能力:	1000個/週

詳細製品概要

北西部:	3.5 kg	保証:	1 年
圧力能力:	0.2-0.8 M PA	他のOEM:	8インチ×2
底板径:	184のmm	空気入口:	G3/4
輸送パッケージ:	カートン	商標:	ノルグレン
材料:	ゴムとアルミニウム	使用:	産業用
ハイライト:	二重回転式空気噴泉 , 8×2 エアスプリング

M/31082 ノーグレンエアスプリングコンティテック製 FD138-18 DS ダブルコンボリュションエアアクチュエータ 8 "x 2

タイプ	命令番号
ゴムバローのみ	66501
切断可能なプレート,G1/2空気入口	66505

圧力は0bar
最低高度 ≤ 300 N に戻る力
総重量3.5kg

ナッツ / ブラインドナッツ
上部カバープレートスクリュー (ナッツ) 歯: 4pcs × M10

下のカバープレートスクリュー (ナッツ) 歯: 4pcs × M10

ガスの穴 / 空気入口 / 空気フィッティング
ガスの穴/空気入口:G3/4

カバープレート
上部カバープレートの直径 (幅): 184 mm

下蓋板直径 (幅): 184mm

材料上下板:鋼

ゴムベロー
最大直径7バー:225MM

ゴムベローの走行:75mm-225m

バンパーブロック / バッファーブロック
バンパーブロックなし
ベルト・フープ / ベルト・リング
"Girdle Hoop"と "One Pieces of Girdle Hoop"を組み合わせました

振動隔離 - 動的特性値設計高度H:推奨200mm,最低180mm
圧力 p [bar]	3	4	5	6	7	8	ジュリアン
力 (負荷) [kN]	3.9	5.3	6.7	8.2	9.7	11.3
スプリング速さ [N/mm]	76	97	118.5	140	161	181.5	4.1
自然周波数 [Hz]	2.2	2.2	2.1	2.1	2.1	2.0

パネウマティック施術 - 静的特性値フォース F [kN]
圧力 p [bar]		3	4	5	6	7	8	ジュリアン
高さ H [ミリ]	220	2.9	4.03	5.16	6.41	7.65	8.98	4.3
	200	3.86	5.27	6.68	8.21	9.73	11.3	4.1
	150	5.9	8	10.1	12.4	14.7	16.9	3.2
	100	8.2	10.9	13.7	16.6	19.4	22.4	2

ノルゲンの他のエアスプリングモデル:

モデル	名目 Ø (インチ) x 巻き	最大走行量 (mm)	空港の大きさ
M/31021	2 3/4 インチ × 1	20	G1/4
M/31022	2 3/4 インチ × 2	45	G1/4
M/31023	2 3/4 インチ × 3	65	G1/4
M/31041	4 1/2 インチ × 1	140	G3/8
M/31042	4 1/2 インチ × 2	280	G3/8
M/31061	6インチ × 1	155	G1/2
M/31062	6インチ × 2	155	G1/2
M/31081	8インチ × 1	95	G3/4
M/31082	8インチ × 2	185	G3/4
M/31091	9 1/4インチ × 1	105	G3/4
M/31092	9 1/4インチ × 1	230	G3/4
M/31121	12インチ×1インチ	105	G3/4
M/31122	12インチ × 2	215	G3/4
M/31123	12インチ×3	315	G3/4
