製品説明

メーカー:GUOMAT

部分番号:1B4.5X1P

コンティテック 部品番号: FS44-5

コンティテック 部品番号:FS 44-5

コンティテック 部品番号: FS44-5 DI

コンティテック 部品番号: FS 44-5 DI

コンティテック 部品番号: FS44-5 DI G3/8

コンティテック 部品番号: FS 44-5 DI G3/8

コンティテック 部品番号: FS44-5 DI G3/8 M6

コンティテック 部品番号: FS 44-5 DI G3/8 M6

ファイアストーン部品番号:W01-R58-4050

ファイアストーン 部品番号:W01 R58 4050

ファイアストーン 部品番号:W01R584050

テクニカルデータ

GUOMAT 1B4.5X1Pの上下カバーは直径110mmで,3つのM6スローリング穴があり,スローリング穴の間の中央距離は93mmで,空気穴はG3/8です.上部カバーの中心に位置する空気スプリングの最大外径は125mm,最大高度は90mm,最小高度は50mm,圧縮高度は40mmです.

パネウマティック適用 静的特性値

フォース F (kN)

正しい サイズ の 空気 噴水 を 買う こと
1. 空気スプリングの種類を決定
空気スプリングは主に以下のタイプに分かれます.異なる用途には,異なるサイズ選択方法が必要です.
バッグのエアスプリング (例えば単独で使用するエアバッグ,懸垂システムに適している)
スリーブエアスプリング (金属シェル付き,自動車や産業用ショック吸収器で使用される)
メムラン式エアスプリング (平坦な設計で,空間が限られている場合に使用)
選択の提案: 設置場所と目的に応じて適切なタイプを選択します.

2キーサイズパラメータ
購入前に,以下の寸法 (通常はミリメートルまたはインチ) を測定または確認する必要があります.

(1) 装置の大きさ
内部直径 (ID):エアバッグの設置ボルトまたは支架の穴直径.

外径 (OD): 充電後エアバッグの最大直径で,周囲の部品に干渉しないようにします.

高さ (自由高さと作業高さ)

自由高さ:膨らませられていない場合の自然高さ.

作業高さ:膨らませた後の通常の使用高さ (ストロークと負荷能力に影響を与える).

(2) 脳卒中
エアバッグ圧縮/拡張の限界範囲は,実際のアプリケーションにおける移動要件を満たす必要があります.

(3) 負荷容量
装置の重量に応じて適切な負荷範囲を選択する (例えば,単一のエアバッグが200kgを支える必要がある場合,名乗負荷 ≥ 200kgのモデルを選択する).

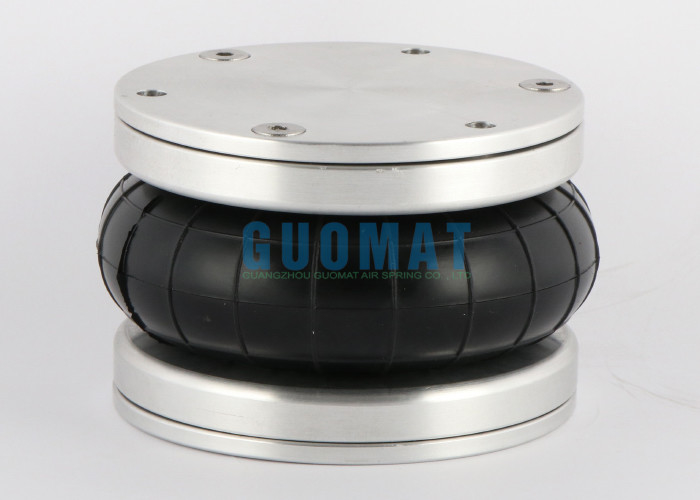

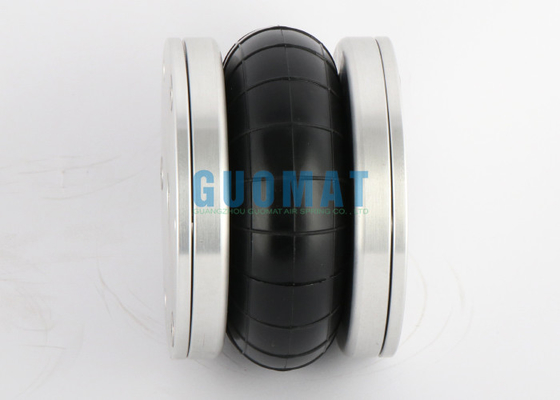

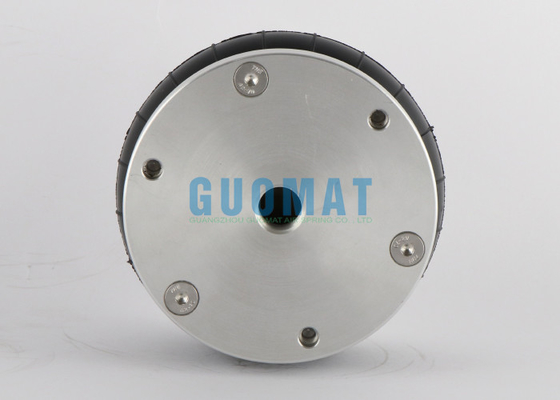

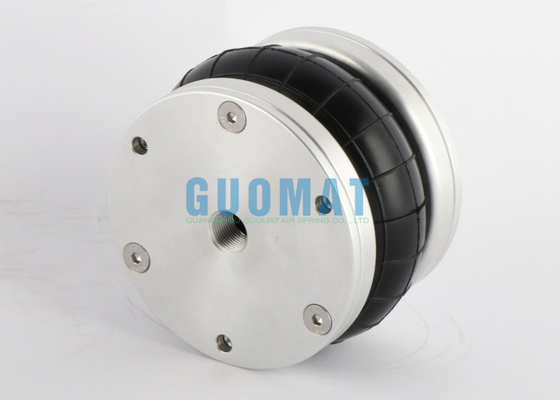

GUOMAT 1B4.5X1P 単体空気スプリングの本当の写真
