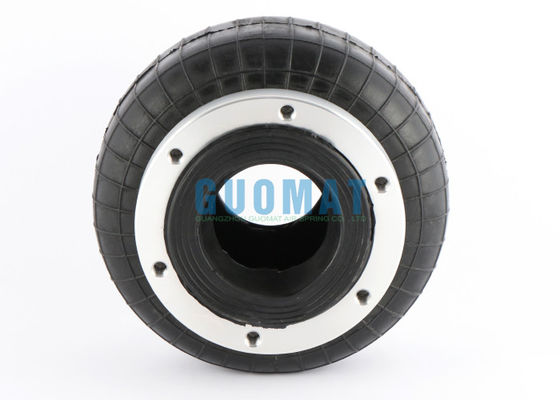

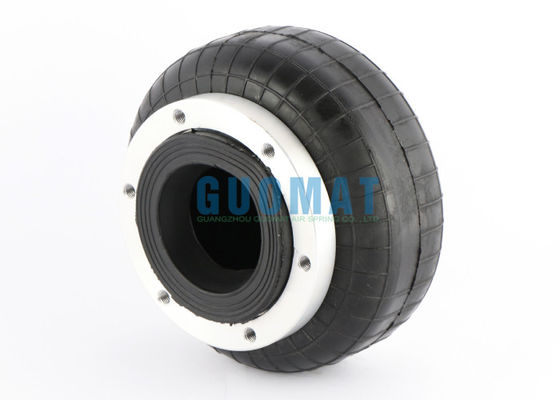

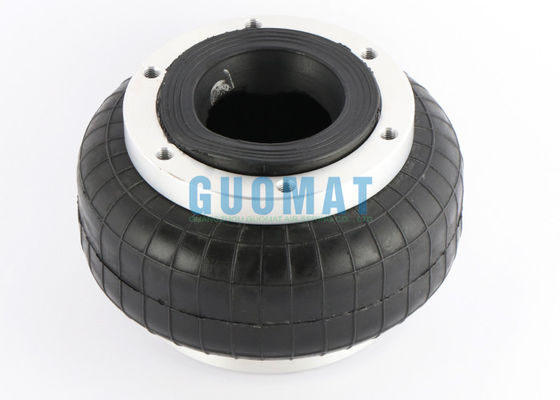

シングル巻き込み産業用エアスプリング 88540 / 88820 フレンズリング付きゴムエアバッグ

商品の詳細:

起源の場所:	広東,中国
ブランド名:	GUOMAT
証明:	ISO/TS16949:2009
モデル番号:	1H5082

お支払配送条件:

最小注文数量:	6PCS
価格:	$79.9-89.9/pc
パッケージの詳細:	強い紙箱または顧客の必要に基づく
受渡し時間:	2~8 営業日
支払条件:	T/T,ウェスタンユニオン,L/C
供給の能力:	1000個/週

詳細製品概要

タイプ:	フランジの空気ばね	保証:	12ヶ月
材料:	ゴム+鋼	梱包:	カートン/パレット
フランジリング:	と	クロス:	トープレス110
サンプル:	入手可能	スクロール:	M8
ハイライト:	88820 産業用空気噴出機 , 88540 工業用空気噴出機 , フレンズリング産業用エアスプリング

シングル巻き込み産業用エアスプリング 88540 / 88820 フレンズリング付きゴムエアバッグ

製品説明

記述	単回り産業用空気噴泉
パーツNo	1H5082
材料	ゴム+鋼リング
保証	1 年
複雑な	シングル
適用する	工業機械用
上部プレートのスクリュー	6個×M8×1個25
下のプレートスクリュー	6個×M8×1個25
フレンズ	と
高さ	120mm
ゴムベロー直径	180mm

スクリーナー用の工業用エアスプリングを設置する方法
1位置付けと固定
設置点をマークする.設計図や原始の緩衝装置の位置に従って,スクリーナーベースとベースプラットフォームの空気スプリングの設置点をマークする.
基座を設置する: 支架が必要なら,まず支架をスクリーナー基座に固定する (水平であることを確認し,レベルをチェックする).
空気スプリングの下部フレンズまたはボルトを支架またはベースプラットフォームに固定し,まだ完全に締めません.

2空気スプリングを接続
機械式固定: 空気スプリングの上部をスクリーナーベースに接続し,外向的な負荷を避けるためにボルトが対称で均等に締められていることを確認します.振動からボルトを緩める原因を防ぐために,反緩む洗浄機を使用.

空気線接続: 空気管を空気噴出口の空気入口に接続し,関節が密閉されていることを確認します (生テープまたは糸の粘着剤を使用できます).
空気管に圧力を調節するバルブと気圧計を設置し,後続的な圧力の調整を容易にする.

3インフレと予備試験
緩やかな膨張: 空気ポンプを起動し,設計圧の50%まで徐々に空気スプリングを膨張します. 均等に膨張し,漏れがないかどうかを観察します (水と石けんで関節をテストすることができます).
空気スプリングの位置を調整し,スクリーナーの底が平らであることを確認し,すべてのボルトを完全に締めます.

圧力調節: 指定された作業圧力 (製造者のパラメータ参照) に膨らませ,スクリーナーが平坦で安定しているかどうかを確認します.

4. 最終デバッグ
無負荷試験:スクリーナーを起動し,振動幅と空気スプリングの反応を観察します.異常な振動が発生した場合,圧力を調整するか,設置対称性を確認します.

負荷試験: 動作する材料を加え,空気スプリングの圧縮/リバウンドが平らで圧力が安定しているかどうかを確認します.

圧力を細かく調節します. 振動状況に応じて空気圧を細かく調節して,最高の衝撃吸収効果を確保します (あまりにも高い圧力が衝撃吸収を低下させます.圧力が低すぎると支柱が不十分になる).

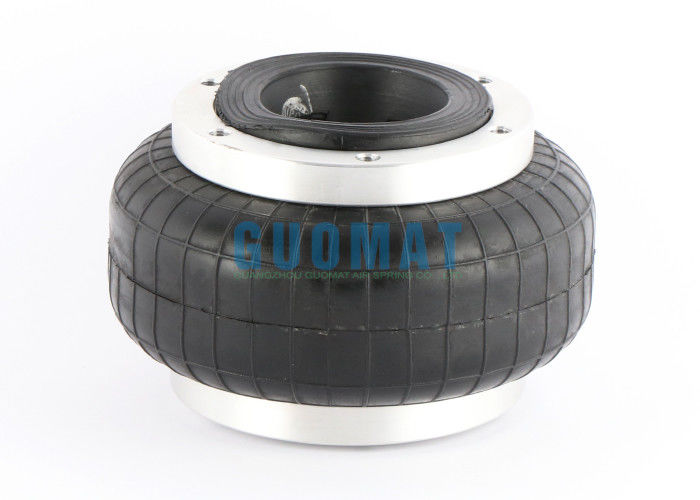

フレンズリング付きの単体巻き式エアスプリング

モデル	標準コード	高温コード	接続	最大過剰摂取量	ミニ.高さ	最大高さ	静的高さ	影響面積	キャプテンダーン	周波数 (daN)	硬さ daN/mm
16	93029	93086	P1	153	46	91	70	86	600	250	21
131	94047	---	P1	165	50	110	95	95	665	185	14.5
110	93113	93114	P1	210	51	151	101	180	1260	154	18.8
	88540	93079	F1	210	45	145	95	180	1260	154	18.8
	88820	89023	F1	210	45	145	95	180	1260	154	18.8
116	93027	---	P1	231	46	152	100	180	1260	165	20.5
19	94016	95015	P2	325	51	151	127	450	3150	158	41.5
19	94014	---	F2	325	43	143	127	450	3150	158	41.5
