FT 614-36 DS コンティテックエアサスペンション スプリング 14"1/2x3 ダンロップ ゴムベロー エアバッグ

FT 614-36 DS コンティテックエアサスペンション スプリング 14"1/2x3 ダンロップ ゴムベロー エアバッグ


製品説明

ブランド: GUOMAT

モデル番号:2B14.5X3T

次のモデルを入れ替える

コンティテック 部品番号: FT614-36

コンティテック 部品番号: FT 614-36

コンティテック 部品番号: FT614-36 DS

コンティテック 部品番号: FT 614-36 DS

コンティテック 部品番号: FT614-36 DS G1/2

コンティテック 部品番号: FT 614-36 DS G1/2

コンティテック 部品番号: FT614-36 DS G1/2 M10

コンティテック部品番号: FT 614-36 DS G1/2 M10

ファイアストーン部品番号:W01-R58-4065

ファイアストーン 部品番号:W01 R58 4065

ファイアストーン 部品番号:W01R584065

ダンロップ 部品番号: 14.5X1 / 14 1/2 X1

ダンロップ パーツ番号:SP1558 / SP1558

ノルグレン 部品番号: M/31143 / M 31143 / M31143

2B14.5X3T GUOMAT 空気噴水技術データ

最大外径: 400mm
最大高さ: 480mm
最低高度: 100mm
ストローク: 380mm

換気装置:G1/2
カバー直径: 310mm
上蓋用のスレッド穴: 4XM10
上部カバーのスローリング穴間の中央距離: 282.5mm
底蓋用のスレッド穴: 4XM10
底蓋用のスローリング穴間の中央距離: 282.5mm

フォース F (kN)

フレンズ型空気スプリングは,圧縮空気を利用して弾性サポートを提供する振動抑制部品である.試験シート,精密器具,工業機器,他の分野安定した衝撃吸収と調整可能な空気圧による振動隔離を提供します.以下の主な特徴と用途:

構造設計

ゴムエアバッグ (複数のコード層で強化),上部および下部フレンズ (金属または複合材料) と気密部品で構成される.フレンズ接続は,簡単にインストールと固定を容易にする.

圧縮空気が弾力的な介質として作用し,圧力が調整され,硬さや負荷容量も変化します

性能上の利点

高精度ダッピング:空気スプリングの調節可能な硬さは,高周波の振動 (例えば,試験シートからの機械振動) を効果的に隔離し,敏感な機器を保護します.

負荷適応性:空気圧調整により,異なる負荷に対応し,設備レベルを維持する (例えば,変化する負荷下で高度の自動補償).

長寿命と耐腐蝕性:ゴム材料と密封されたデザインは,塵,油,汚染物質を含む厳しい産業環境に適しています.

調整 の 柔軟性

一部のモデルは,動的運用条件 (例えば,振動周波数変動) に適応するために,リアルタイムで圧力を調整するための外部空気ポンプまたは圧力を安定させるシステムを搭載している.

試験シートにおける典型的な用途
減圧要求: 試験シートは,粒子検定中に高周波の振動を生成する.フレンズ型空気スプリングは,

フレームに振動が伝わるのを隔離し,スクリーニングの精度を向上させる.

機械的疲労を軽減し,モーターとシートメッシュの寿命を延長します.

設置例: 通常,シートベースとサポート構造の間に設置され,柔軟なサポートシステムを形成するためにフレンズボルトで固定されます.

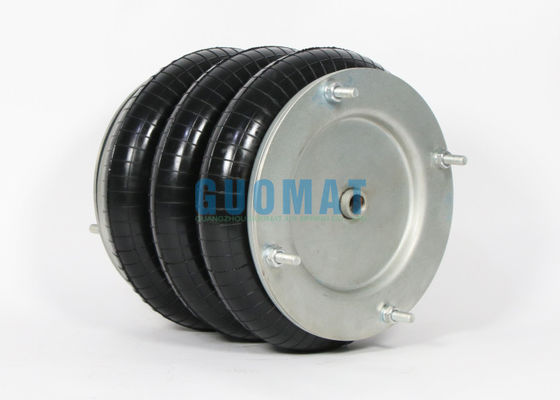

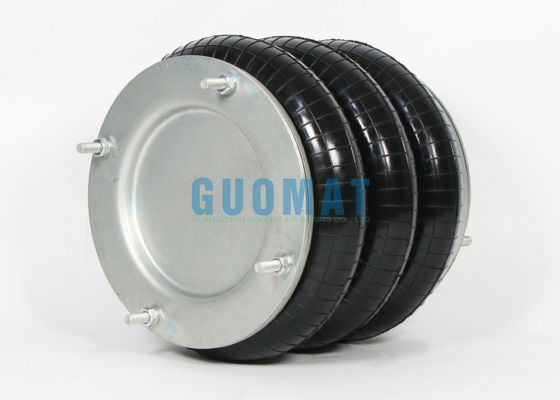

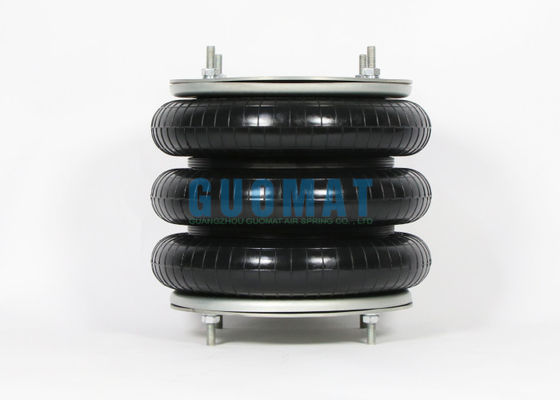

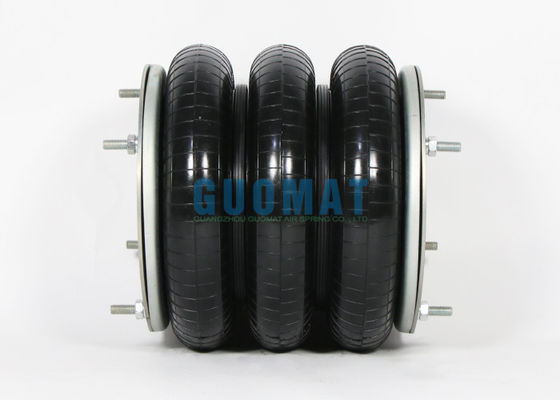

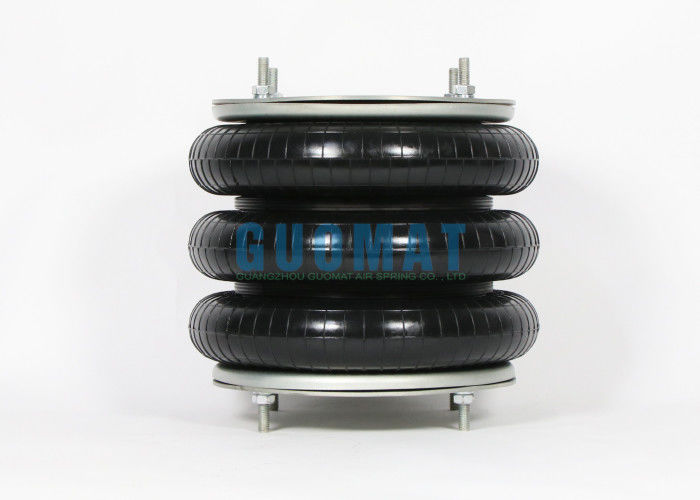

製品画像
