16インチX2 二重波形ゴムベローズ W01-R58-4023 Firestone エアースプリングアクチュエーター

16インチX2二重コンボリュートラバーベローズ W01-R58-4023 Firestoneエアスプリングアクチュエーター

製品説明

ブランド：GUOMAT

GUOMAT NO.: 16X2

材質：高品質ラバー

保証期間：12ヶ月

原産地：中国広州
形状：コンボリュートタイプ
タイプ：ラバー工業用エアバッグ

Firestoneベローズ番号：16X2 / 16インチX2

Firestone部品番号：W01R584023 / W01 R58 4023 / W01-R58-4023

Dunlop部品番号：SP1129 /SP 1129

技術データ

ラバーベローズ外径：430mm/17インチ

公称直径：184mm/7.2インチ

コンボリューション：2

最小高さ：77mm/3インチ


二重コンボリュートエアスプリングは印刷機械に使用されます

主な用途：振動の絶縁と減衰
課題：印刷機内には、多数の高速回転および往復運動部品（ローラー、ギア、給紙装置、インク/フォームローラー）があり、外部からの振動（地盤振動、その他の機器）も発生しやすく、振動が発生しやすくなっています。これらの振動は、「インクバー」（ゴースト）、ミスレジ、ドット変形、ゴーストなどの深刻な品質問題を引き起こす可能性があります。
解決策：二重コンボリュートエアスプリングは、印刷ユニット、給紙装置、集紙装置、乾燥装置などの主要部品（通常は機械ベースまたはフレームの下）に設置されます。

エアスプリングを設置する利点
1. 非常に低い固有振動数：中高周波振動を効果的に絶縁し、印刷ユニットと用紙に伝達される振動エネルギーを大幅に削減できます。
2. 優れた減衰特性：空気自体と内部構造が良好な減衰を提供し、振動を迅速に減衰させ、共振増幅を回避できます。
3. 高感度：わずかな振動にも対応し、絶縁効果を提供できます。
4. 精密部品の保護：ベアリング、ギア、モーター、電子部品への振動の影響を軽減し、耐用年数を延ばし、メンテナンスコストとダウンタイムを削減します。

機械の水平調整と高さ制御
課題：印刷機（特に大型の多色機）は、設置レベルに対して非常に高い要件があります。基礎の沈下、負荷の変化（用紙ロールの交換など）、温度変化は、機械フレームのわずかな変形を引き起こし、ローラーの平行度と印刷圧力の均一性に影響を与える可能性があります。
解決策：二重コンボリュートエアスプリングには、通常、高さ制御バルブまたは電子制御システムが装備されています。

利点:
自動/手動レベリング：負荷がどのように変化しても（異なる重量の用紙ロール、オペレーターの動き）、システムはエアバッグ内の圧力を自動的または手動で調整して、機械フレームの絶対レベルまたは一定の高さを維持できます。
基礎の沈下の補償：長期使用中の基礎のわずかな変化を継続的に補償できます。
ローラーの平行度の確保：正確な水平度は、ローラー間の均一な印刷圧力を確保するための基礎であり、印刷品質（インクの色均一性、ドット再現性）に直接影響します。

印刷圧力制御
課題：印刷シリンダー間の圧力は、正確で安定しており、調整可能である必要があります。従来の機械的調整では、感度が十分でなかったり、振動の影響を受けやすかったりする場合があります。
解決策：一部のハイエンドまたは特別に設計された印刷機では、エアスプリングが直接、圧胴またはブランケットシリンダーのベアリングシートを支持したり、クラッチ圧力機構を制御したりするために使用されます。

利点:
正確に制御可能な圧力：エアバッグの圧力を調整することにより、非常に細かく、均一で安定した印刷圧力制御を実現できます。
ソフトランディング/リリース圧力：シリンダーが接触および分離する際の衝撃を軽減し、シリンダー表面とベアリングを保護します。
動的補償：異なる用紙の厚さや印刷条件に合わせて、運転中に圧力を微調整できます。

騒音の低減
利点：機械内部の振動の基礎および周囲環境への伝達を効果的に絶縁することにより、エアスプリングは、印刷機の運転の全体的な騒音レベルを大幅に低減し、作業環境を改善します。
メンテナンスの削減と信頼性の向上

利点:
摩擦摩耗なし：金属スプリングやゴムパッドとは異なり、エアスプリング内には金属と金属の摩擦接触がなく、主な摩耗部分はエアバッグ（通常は長寿命）です。
優れた疲労抵抗：高品質のゴムエアバッグは、数百万回の負荷サイクルに耐えることができます。
自己保護：エアバッグが誤って破裂した場合でも、機械はゆっくりと沈下するだけで、通常は壊滅的な結果を引き起こすことはありません（油圧サポートの突然の故障と比較して）。
設計の簡素化：複雑な機械的レバーまたはリンケージレベリング機構を置き換えることができます。

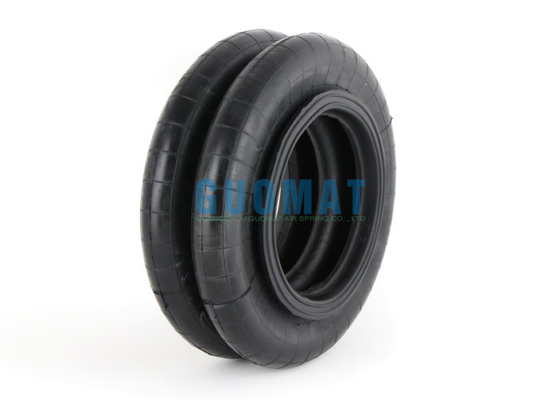

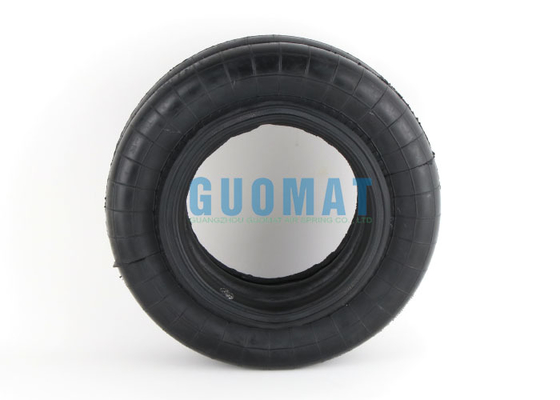

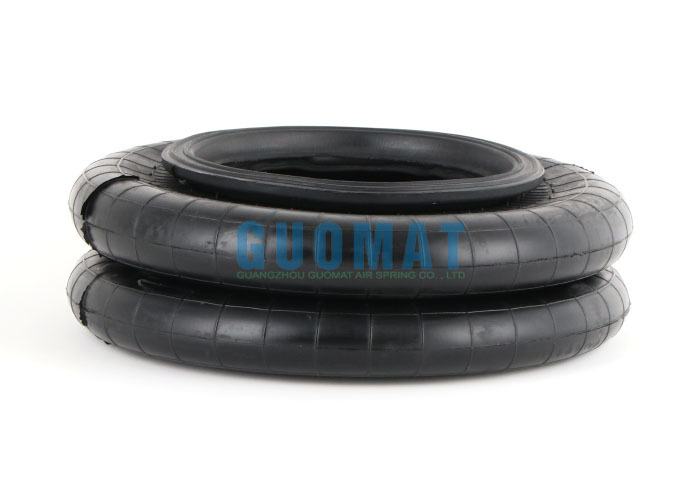

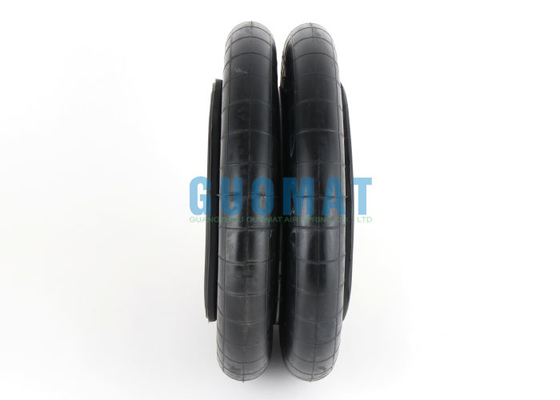

GUOMAT 16X2エアラバーの関連画像
