| Place of Origin: | GuangDong, China |
| ブランド名: | GUOMAT |
| 証明: | ISO/TS16949:2009 |
| Model Number: | 1H150076 |
| Minimum Order Quantity: | 6PCS |
|---|---|
| 価格: | $59.9-69.9/pc |
| Packaging Details: | Strong Carton Box Or As Customers Need |
| Delivery Time: | 2-8 work days |
| Payment Terms: | L/C, T/T, Western Union |
| Supply Ability: | 1000pcs/week |
| Item Name: | Single Convoluted Air Spring | Sale-After: | 12Months |
|---|---|---|---|
| Package: | Strong Brown Carton Box | Condition: | 100% Brand-new |
| Spring Type: | Gas Type | Flange: | With |
| Design Height: | 76mm | Stroke: | 45mm-95mm |

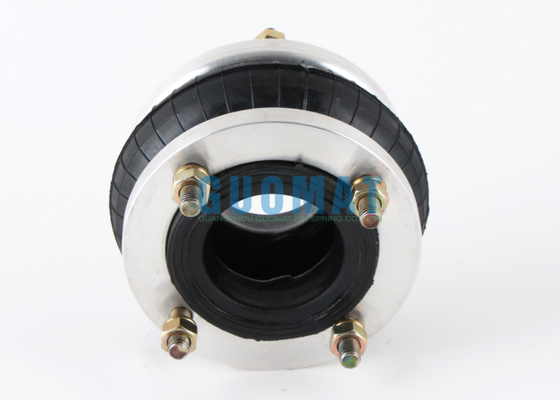

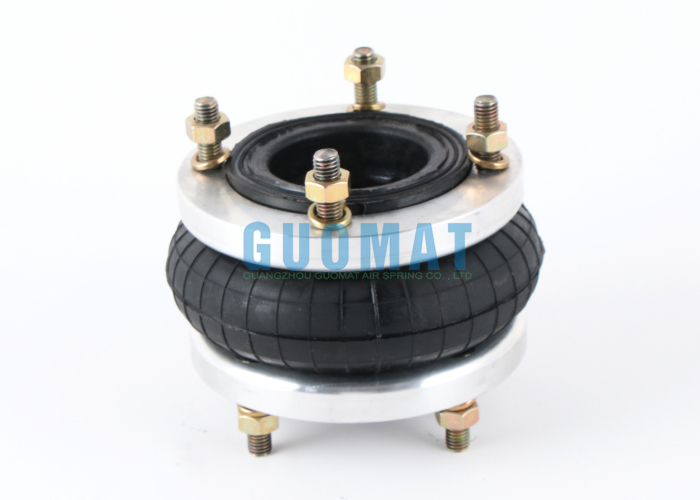

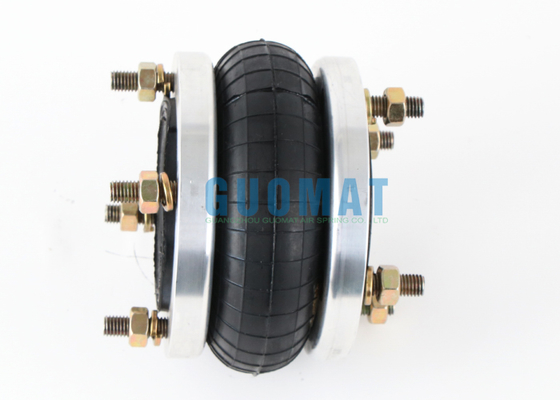

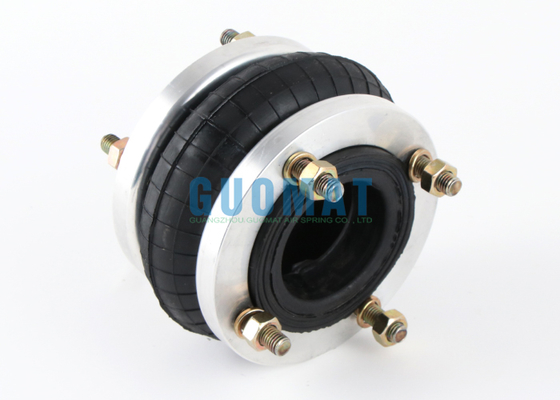

1H150076 シングルコンボリュート型エアスプリング 76mm ラバーエアバルーン フランジ付き
製品詳細
製品名: シングルコンボリュートエアスプリング
ブランド: GUOMAT
型番: 1H150076
保証期間: 1 年
材質: ゴムとスチール
1H150076 技術パラメータ

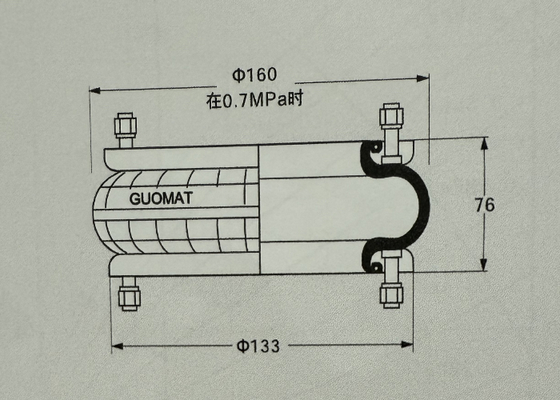

1. トップカバープレート直径: 133mm
2. ボトムカバープレート直径: 133mm

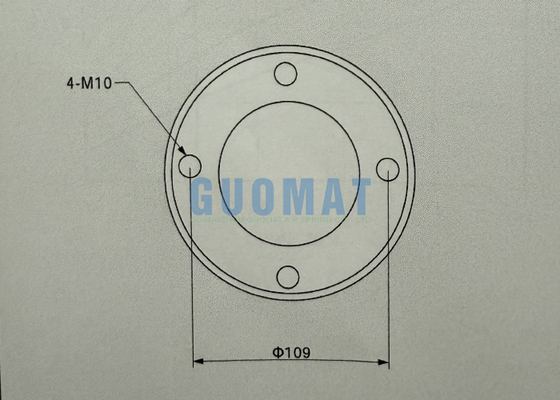

3. トップカバープレートのナット (ネジ): 4 個 x M10
4. ボトムカバープレートのナット (ネジ): 4 個 x M10
5. ナット間の中心距離: 109mm
6. ラバーベローズ: 最大直径: 160mm
7. 作動ストローク: 最大 95mm ～ 最小 45mm
8. 最大高さ: 95mm
9. 最小高さ: 45mm
8. ストローク高さ: 50mm
10. スプリングの自然な高さ: 76mm
11. 部品重量: 1.4KG
| 耐荷重 | 空気圧 | 0.2Mpa | 0.3Mpa | 0.4Mpa | 0.5Mpa | 0.6Mpa | |
| 設置高さ | |||||||
| 45 | (mm) | 436 | 579 | 718 | 860 | 1008 | |
| 55 | (mm) | 299 | 428 | 57 | 700 | 830 | |
| 65 | (mm) | 226 | 335 | 451 | 565 | 670 | |
| 75 | (mm) | 164 | 258 | 344 | 435 | 526 | |
| 85 | (mm) | 122 | 190 | 254 | 330 | 399 | |
| 95 | (mm) | 58 | 94 | 133 | 174 | 220 | |
| 設計高さでの剛性と周波数 | 垂直剛性 | (Kg/cm) | 107 | 150 | 187 | 231 | 265 |
| 固有振動数 | Hz | 4.05 | 3.82 | 3.69 | 3.65 | 3.55 | |
| cpm | 243 | 229 | 221 | 219 | 213 | ||
| 耐荷重 | 空気圧 | 0.7Mpa | 0.8Mpa | 0.7Mpa | |
| 設置高さ | |||||
| 45 | (mm) | 1155 | 1301 | 0.37 | |
| 55 | (mm) | 963 | 1088 | 0.46 | |
| 65 | (mm) | 782 | 906 | 0.57 | |
| 75 | (mm) | 621 | 720 | 0.67 | |
| 85 | (mm) | 475 | 544 | 0.75 | |
| 95 | (mm) | 263 | 308 | 0.87 | |
| 設計高さでの剛性と周波数 | 垂直剛性 | (Kg/cm) | 303 | 319 | |
| 固有振動数 | Hz | 3.50 | 3.33 | ||
| cpm | 210 | 199 | |||
エアスプリングショックアブソーバーの利点
1. 優れた衝撃吸収能力
GUOMAT エアースプリングショックアブソーバーは、あらゆる種類の振動ショックアブソーバーの中で最高の振動絶縁能力を持っています。システムの固有振動数は 1HZ まで低くすることができます。追加の空気貯蔵室を取り付けると、システムの固有振動数はさらに低くなります。
2. 安定した衝撃吸収効果
GUOMAT エアースプリングショックアブソーバーのユニークな特徴は、負荷が変化してもシステムの固有振動数が大きく変化しないことです。この特徴と正確な高さ制御を組み合わせることで、不均一な負荷がかかる機器のさまざまな取り付けポイントに GUOMAT エアースプリングショックアブソーバーを取り付けるのに特に適しています。
3. 正確な高さ制御
GUOMAT エアースプリングショックアブソーバーは、内部の空気圧を調整することで正確に高さを制御できます。
4. 幅広いサイズ
GUOMAT エアースプリングショックアブソーバーは、各取り付けポイントで 0.44 kN から 577 kN 以上の振動絶縁負荷に対応しています。
5 コンパクトな設置高さ
GUOMAT エアースプリングショックアブソーバーは、上記の負荷に耐え、31 mm という低い設置高さで振動絶縁を行うことができます。
6. 機器の寿命を延ばす
GUOMAT エアースプリングショックアブソーバーは、優れた振動絶縁能力により、機器の耐用年数を延ばすことができます。
7. 効果的な騒音低減。エアスプリングショックアブソーバーは、構造を介して伝達される騒音を低減します。GUOMAT エアースプリングショックアブソーバー自体は、従来のコイルばねのような振動の問題がないため、騒音を発生させません。
8. 幅広い用途。GUOMAT エアースプリングショックアブソーバーは、振動を発生させる機械構造部品を保護するだけでなく、構造を介して精密機械に伝達される振動を絶縁するためにも広く使用されています。
