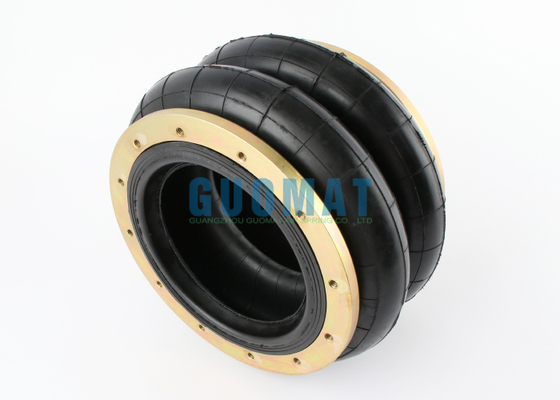

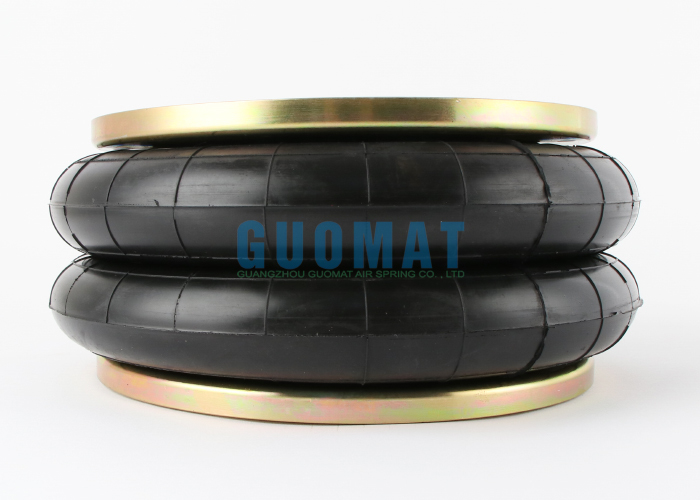

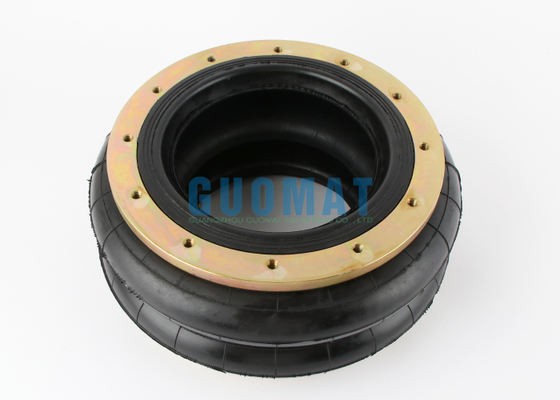

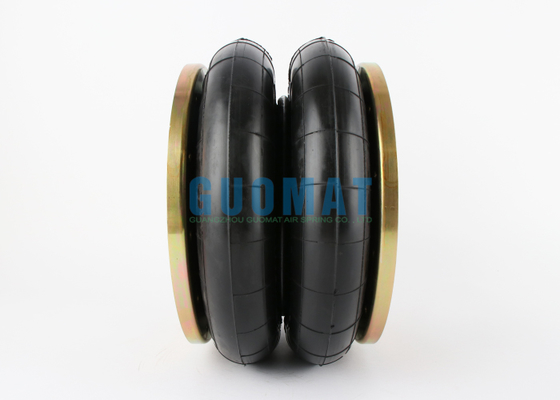

2H250180 ダブルコンボリュートエアスプリング交換 90587/245 モデル空気圧アクチュエータ

商品の詳細:

Place of Origin:	GuangDong, China
ブランド名:	GUOMAT
証明:	ISO/TS16949:2009
Model Number:	2H250180

お支払配送条件:

Minimum Order Quantity:	6pcs
価格:	$129.9-$139.9/pc
Packaging Details:	Strong Carton Box Or As Customers Need
Delivery Time:	2-8 work days
Payment Terms:	T/T, Western Union, L/C
Supply Ability:	1000pcs/week

詳細製品概要

Material:	Rubber Bellow and Steel Flange Ring	Warranty:	1 Year Warranty
Function:	Reduce Shock	Quality:	100 % Tested
Model Code:	245	Type:	Flange Air Spring
Code No.:	93740/90587	Bolts:	M 8 x 1.25
ハイライト:	ダブル回旋空気ばね , 保証付きの産業用エアスプリング , パネウマ・アクチュエータの交換部品

2H250180 二重巻き式エアスプリング 90587/245型パネウマティックアクチュエータを交換する

属性	価値
材料	ゴム・ベローと鋼のフレンズリング
保証	1 年間の保証
機能	ショックを軽減する
品質	100% テスト済み
モデルコード	245
タイプ	フランジ・エア・スプリング
コード番号	93740/90587
螺栓	M8×125

ブランド: GUOMAT

GUOMAT エアスプリング: 2H250180
GUOMAT ベローズNO:2B250
GUOMAT NO.: 2H250180 90587を参照する
クロス番号: 93740 P-irelli エアスプリング

パネウマアクチュエータの仕様

モデル: 245
タイプ:F1
高温コード:90587
PCD: 145mm
最大出量: 270mm
最大高さ: 310mm
最低高さ: 85mm
硬さ: 18.4 daN/mm
接続:ビーズリングフレンズ接続

2H250180 技術データ

実効直径: 185mm
圧縮高度: 84mm
最大高さ: 206mm
自然高さ: 180mm
ストローク: 122mm
上部カバープレートの直径: 183mm
ゴムベロー最大外径: 270mm (0.7Mpa)
ボルトの中心距離: 145mm
ボルト数: 8pcs-M10

装置 (mm)	0.2 MPa	0.3 MPa	0.4 MPa	0.5 MPa	0.6 MPa	0.7 MPa	0.8 MPa	容量は0.7MPa (dm3)
84	755	1125	1484	1868	2239	2610	2980	2.18
126	668	1015	1360	1694	2041	2388	2746	3.71
168	530	848	1144	1426	1735	2030	2327	5.06
180	520	795	1073	1345	1627	1904	2195	5.28
206	412	638	857	1089	1321	1554	1798	5.90
230	312	494	676	857	1045	1243	1446	6.60

設計高度での硬さと頻度

パラメータ	0.2 MPa	0.3 MPa	0.4 MPa	0.5 MPa	0.6 MPa	0.7 MPa	0.8 MPa
垂直硬さ (kg/cm)	101	120	150	184	212	231	257
自然周波数 (HZ)	2.21	1.94	1.87	1.85	1.81	1.74	1.71

ススペンションとして適用される - 双重巻き型

モデル	スタンダードNO	ハイテンプNO	接続	マックス.OD mm	ミニ.H mm	マックス.H mm	静的 H mm	影響面 (cm2)	硬さ daN/mm
23B	202665	-	F1	165	65	205	150	104	8
26	84181	89422	F2	220	85	245	165	169	12
20	86600	-	F2	255	80	265	170	240	13.9
245	93740	90587	F1	270	85	310	185	348	18.4
22	94091	-	P2	325	88	288	183	450	23.1
88544	89425	F2	325	80	280	175	450	23.1
21 BR	89457	-	F2	380	80	290	180	680	33.9
21A BR	97300	-	F2	435	85	315	190	785	33.7
21B BR	92154	-	F2	440	85	385	200	850	38
28 BR	92527	-	F2	445	80	310	185	1015	78.6
28B	90559	-	F2	485	85	375	250	105	38.5
29	93056	-	P3	570	90	330	195	1930	83.8
93166	-	F2	570	80	320	185	1930	83.8
