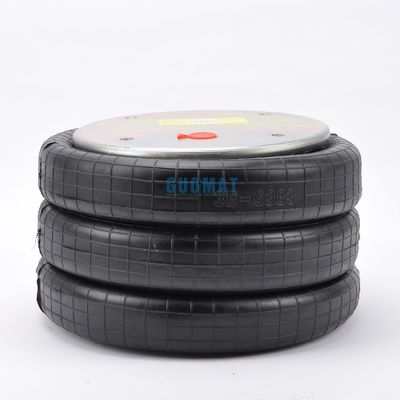

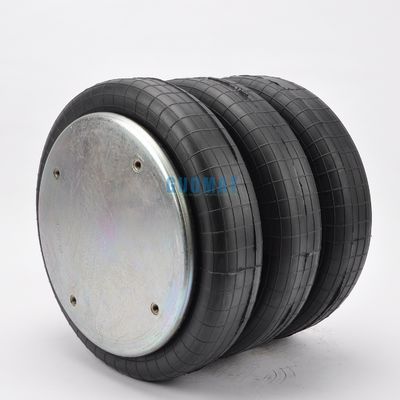

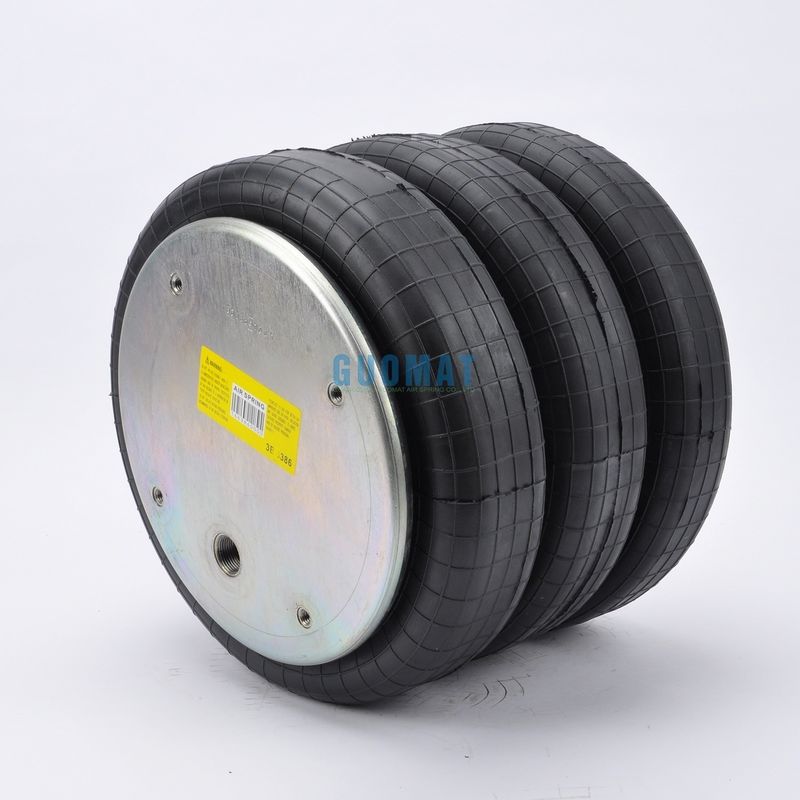

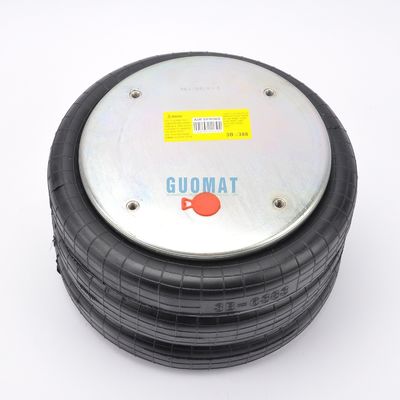

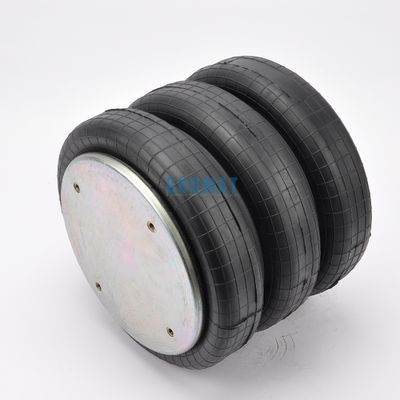

3B7386 ベルロー 3B383 産業用エアスプリング 4x3/8-16UNC スクロール

商品の詳細:

起源の場所:	広州,中国
ブランド名:	GUOMAT
証明:	ISO/TS16949:2009
モデル番号:	3B7386

お支払配送条件:

最小注文数量:	5個
価格:	USD69.9-79.9/PC
パッケージの詳細:	強い紙箱または顧客の要求として
受渡し時間:	3~7 営業日
支払条件:	L/C,T/T,ウェスタンユニオンまたはその他
供給の能力:	1000個/週

詳細製品概要

タイプ:	懸濁液の空気ばね	北西部:	8.5kg
バンパー:	付随する	空気入口:	3/4NPT
底板の穴/スタッド:	4X3/8-16unc	底板径:	289のmm
仕様:	383822cm	材料:	ゴムおよび鉄
ハイライト:	3B383 産業用エアスプリング , 三重の複雑な産業空気ばね

3B7386 ベルロー 3B383 産業用エアスプリング 4x3/8-16UNC スクロール

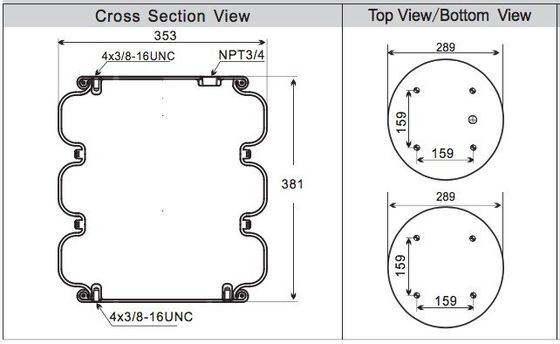

3B7386 技術パラメータ

ナッツ / ブラインドナッツ

上部カバープレートスクリュー (ナッツ) 歯: 4x3/8-16UNC

上部カバープレートのスクリューセンター距離: 159mm

下のカバープレートスクリュー (ナッツ) 歯: 4x3/8-16UNC

底蓋板のスクリューセンター距離: 159mm

ガスの穴 / 空気入口 / 空気フィッティング

ガスの穴/空気入口: 3/4 NPT

カバープレート

上部カバープレートの直径: 289 mm

下蓋板直径: 289 mm

ゴムベロー

ゴムベロー MAX 直径: 405mm

ゴムベロー天然直径:353mm

作業ストローク:MAX 460mmからMIN 110mm

最大高さ: 460mm

最低高さ:110mm

圧縮高さ: 350 mm

バンパーブロック / バッファーブロック

バンパーブロックなし

ベルト・フープ / ベルト・リング

ベルトフープでベルトフープの2枚

パネウマティック施加 - 静的固有力 F [kN]

圧力 p	[バー]	3	4	5	6	7	8	vol V[l]
高さ H [mm]	380	17.7	23.8	30.0	36.4	42.9	49.1	31.0
	300	21.3	28.4	36.1	43.4	50.7	58.0	25.4
	220	24.3	32.3	40.4	48.5	56.6	64.6	19.4
	140	27.3	36.3	45.4	54.5	63.4	72.0	12.4
