| 起源の場所: | 広東省、中国 |
| ブランド名: | GUOMAT |
| 証明: | ISO/TS16949:2009 |
| モデル番号: | FD 120-17 |
| 最小注文数量: | 6pcs |
|---|---|
| 価格: | $59.9-69.9/pc |
| パッケージの詳細: | 強いカートン箱またはように顧客の必要性 |
| 受渡し時間: | 2-8の仕事日 |
| 支払条件: | T/T、ウェスタン・ユニオン、L/C |
| 供給の能力: | 1000PCS/Week |
| ゴム材料: | 良質のゴム | メーカーの保証: | 1年 |
|---|---|---|---|
| パッキング: | カートン/カートン | ガスホール: | G3/4 |
| スプリングタイプ: | 複雑な二重 | ベルローズスタイル: | 工業用空気ばね |
| スクリュー: | M8 | ミニット・プレッシャー: | 0棒 |
| ハイライト: | ラバーダブルコンボリューテッドエアスプリング、FD 120-17ダブルコンボリューテッドエアスプリング,FD 120-17 Double Convoluted Air Spring |
||

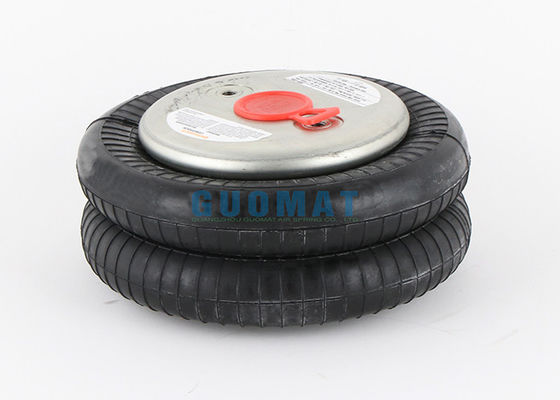

FD 120-17 CI エアインレット G3/4 Contitech ラバーダブルコンボリューションエアスプリング
製品説明
OEM部品番号
Contitech: FD 120-17 CI
2682 030000
B-osch: 822419042
Dunlop(FR) :SO 8201
Festo: EB-215-155
| 動作温度 | -40℃～+70℃ |
| 故障試験 | ≥300万回 |
| 上部カバープレート直径 | 135mm |
| 下部カバープレート直径 | 135mm |
| ガス穴/エアインレット | G3/4 |
| ラバーベローズ自然直径 | 189mm |
| 圧縮高さ | 79mm |
| 設計高さ | 178mm-203mm |
| 上部カバープレートネジ（ナット）の歯 | 2XM8X1.25 |
| 下部カバープレートネジ（ナット）の歯 | 2XM8X1.25 |
| 上部カバープレートのネジ中心距離 | 70mm |
| 下部カバープレートのネジ中心距離 | 70mm |
M8=25Nm
G3/4=50Nm
| 最小圧力 0bar |
| 最小高さへの復帰力 ≤200N |
| クランププレートを含む総重量 2.3kg |
振動絶縁-動的特性値
|
圧力P ［bar］ |
3 |
4 |
5 |
6 |
7 |
8 |
VoI.［I］ |
|
力（荷重） ［KN］ |
3.8 |
5.2 |
6.5 |
8.0 |
9.3 |
10.6 |
3.2 |
|
バネ定数 ［N/CM］ |
600 |
830 |
1060 |
1290 |
1520 |
1750 |
|
|
固有振動数 ［HZ］ |
2.1 |
2.0 |
2.0 |
2.0 |
2.0 |
2.0 |
|
圧力P |
［bar］ |
3 |
4 |
5 |
6 |
7 |
8 |
VoI.［I］ |
|
高さH（mm） |
200 |
3.4 |
4.8 |
5.9 |
7.3 |
8.5 |
9.7 |
3.4 |
|
180 |
4.2 |
5.7 |
7.1 |
8.6 |
10.1 |
11.5 |
3.1 |
|
|
160 |
4.9 |
6.5 |
8.1 |
9.9 |
11.5 |
13.1 |
2.8 |
|
|
140 |
5.5 |
7.2 |
9.1 |
11.0 |
12.7 |
14.5 |
2.4 |
|
|
120 |
6.0 |
7.9 |
9.9 |
12.0 |
14.0 |
15.8 |
2.1 |
|
|
100 |
6.4 |
8.5 |
10.7 |
12.9 |
15.1 |
17.0 |
1.6 |
|
|
80 |
6.8 |
9.1 |
11.3 |
13.7 |
16.0 |
17.9 |
1.2 |
操作
柔軟な構造のため、エアベローズの取り付けは、通常、剛性のある固定とガイドを必要とし、エンドプレートの軸位置のみを提供する従来の空気圧シリンダーほど重要ではありません。最大10mmまでオフセットできます。
加圧すると、エアベローズは最も抵抗の少ない線に沿って移動します。したがって、角度のある用途では、取り付けの形状に注意する必要があります。
減圧すると、エアベローズは驚くほど狭いスペースに収まります。これは、形状が不規則または非常に重い負荷をクランプまたは移動するのに特に役立ちます。
操作では、ユニットが「底に達する」または最大高さに達することを許可しないことが推奨されます。これを行うために、さまざまな機械的デバイスを使用できます。
製品画像
