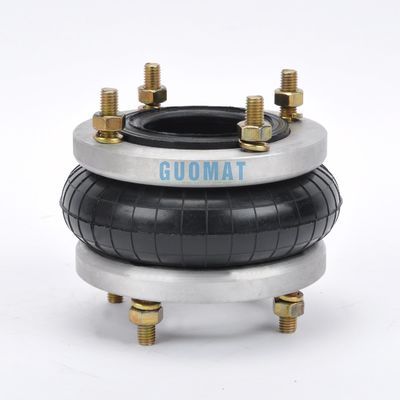

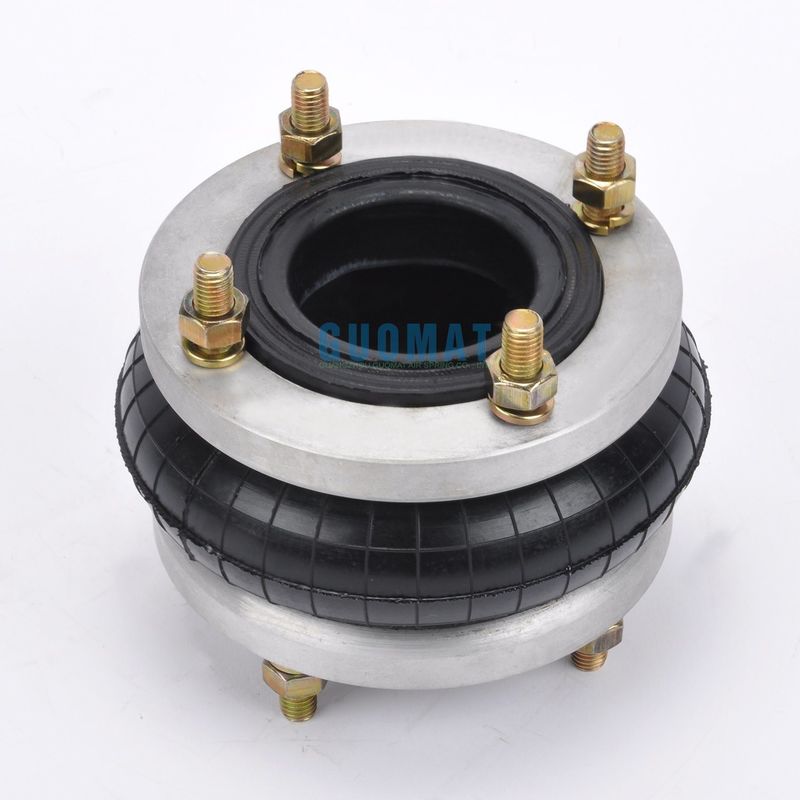

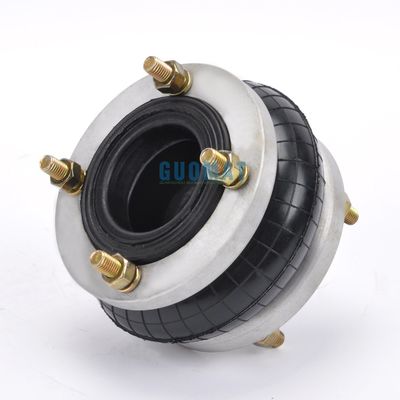

150076H-1 0.8 Mpa 産業用単体ベロータイプ巻き込み式懸垂式フレンジ付き空気スプリング

商品の詳細:

起源の場所:	広州中国
ブランド名:	GUOMAT
証明:	ISO/TS16949, ISO9001
モデル番号:	150076H-1

お支払配送条件:

最小注文数量:	5個
価格:	USD49.9-59.9/PC
パッケージの詳細:	強い紙箱または顧客の要求として
受渡し時間:	3~7 営業日
支払条件:	L/C,T/T,ウェスタンユニオンまたはその他
供給の能力:	1000個/週

詳細製品概要

構造:	単一の複雑	条件:	新品だ
サンプル:	入手可能	品質:	100% テスト
位置:	前側/後ろ	タイプ:	ガスで満たされる
接続:	フランジの関係	色:	ブラック
ハイライト:	0工業用エアスプリング , 150076H-1 産業用エアスプリング

150076H-1 0.8 Mpa 産業用単体ベロータイプ巻き込み式懸垂式フレンジ付き空気スプリング

製品説明

150076H-1 詳細な技術データ

カバープレート
上部カバープレートの直径:133mm
下のカバープレートの直径:133mm

ガスの穴/空気入り口/空気穴
ガスの穴/空気入り口/空気穴:---

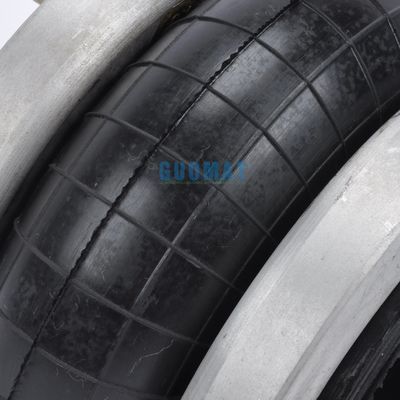

ゴムベロー
ゴムベロー MAX 直径:160mm
作業筋:MAX 85mmからMIN 46mm
最大高さ:85mm
最低高さ:46mm
ストロークの高さ:39mm

ブラインドナッツ
上部カバープレートスクリュー (ナッツ) 4pcsxM10
下のカバープレートスクリュー (ナッツ) 4pcsxM10
上部カバープレートスクリュー (ナッツ) 距離:109mm
下のカバープレートスクリュー (ナッツ) 距離:109mm

150076H-1 技術パラメータ表

負荷容量 (kg)	インフレ圧力		0.2Mpa	0.3Mpa	0.4Mpa	0.5Mpa	0.6Mpa
	装置の高さ
	45	(mm)	436	579	718	860	1008
	55	(mm)	299	428	570	700	830
	65	(mm)	226	335	451	565	670
	76	(mm)	164	258	344	435	526
	85	(mm)	122	190	254	330	399
	95	(mm)	58	94	133	174	220
設計高さでの硬さと頻度	垂直硬さ	(kg/cm)	107	150	187	231	265
	自然発生頻度	Hz	4.05	3.82	3.69	3.65	3.55
	自然発生頻度	cpm	243	229	221	219	213

負荷容量 (kg)	インフレ圧力		0.7Mpa	0.8Mpa	0.7Mpa 容量 (dm)³)
	装置の高さ
	45	(mm)	1155	1301	0.37
	55	(mm)	963	1088	0.46
	65	(mm)	782	906	0.57
	76	(mm)	621	720	0.67
	85	(mm)	475	544	0.75
	95	(mm)	263	308	0.87
設計高さでの硬さと頻度	垂直硬さ	(kg/cm)	303	319
	自然発生頻度	Hz	3.50	3.33
	自然発生頻度	cpm	210	199
