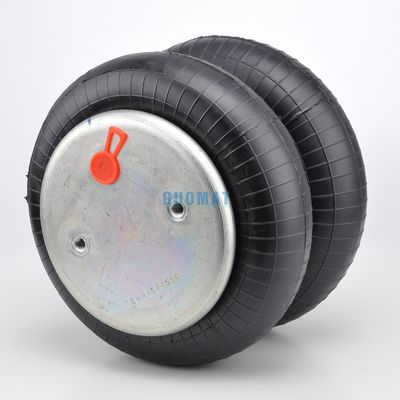

FD200-19 コンティテック W013586910 ダブル巻き込みエアバッグ コンティテックエアスプリング 産業用エアスプリング

FD200-19 コンティテック W013586910 ダブル巻き込みエアバッグ コンティテックエアスプリング 産業用エアスプリング


2B6910の仕様及び技術データ

圧縮高度: 3.12 / 79mm

上部カバープレートの直径: 6.31インチ / 160mm

下のカバープレート直径: 6.31 インチ / 160mm

スクロールの中心距離: 89 mm

ナッツ間のガス穴間距離 44.5 mm

上部カバープレートスクリュー (ナッツ) 歯: 2pcsX 3/8-16UNC

下のカバープレートスクリュー (ナッツ) 歯: 2pcsX 3/8-16UNC

ゴムベロー MAX 直径: 251 mm

ゴムベロー 天然直径 224mm

作業ストローク:MAX 260mmからMIN 75mm

ガスホール/空気入口: 1/4 NPTF

ベルローズ番号:20

グッドイヤー 部品番号:2B9-201/2B9201/2B9 201

グッドイヤー・ベローズ番号:578-92-3-202 / 578923202 / 578 92 3 202

OEM オリジナル機器 メーカー:

複雑な構造の組成 空気スプリング

上部鋼板:上部のカバープレートは,圧力と密封空気の中身を支えている
腰の指輪変形防止のための安定した部品皮
螺栓穴の意味は自動車または機器に空気スプリングの設置として固定
ガスで満たされた穴/空気入口:膨らませられる空気スプリングの空気孔隙を埋めることで
柔らかい風船:空気と柔軟な活動をロックすることができます.
ゴムバンパー (オプション):プレートとベースプレートの衝突,あなたは選択することもできない
螺栓穴の意味は自動車または機器に空気スプリングの設置として固定
下の鋼板:下鉄プレート プレッシャーを帯び,内部に空気密着

説明 組立命令番号

ブラインドナッツ, 1/4 NPT W01-358-6910

ブラインドナッツ 1/4 NPT バンパー W01-358-6911

ブラインドナッツ 3/4 NPT W01-358-6900

ブラインドナッツ 3/4 NPT バンパー W01-358-6901

防水鋼の珠のリング

13/4 ボルト,ナッツ,ローバー W01-358-6923

ゴムバローのみ W01-358-0138


パネウマティクスの計算方法

・ 持ち上げなければならない質量 2000 M (kg)
• 望ましい ストローク 190 S Min (Mm)
• 空気噴出口数 4 N
装置の最低高度 190 H Min (Mm)
• 最低設置直径 500 D (Mm)
• 空気圧 6 P (バー)

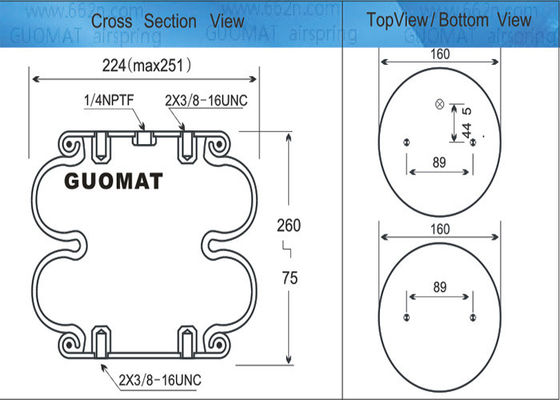

GUOMAT 2B6910 空気スプリングの図とデータ:

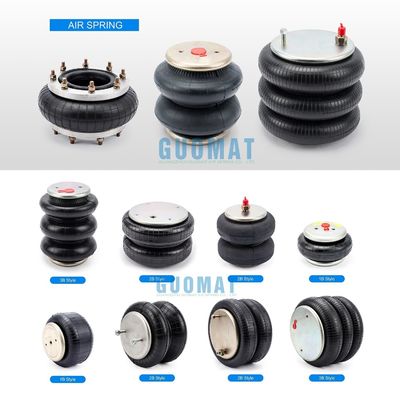

その他の GUOMAT NO.

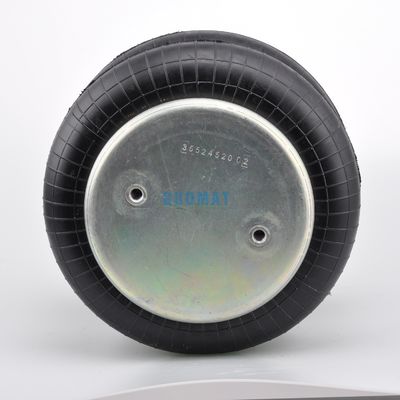

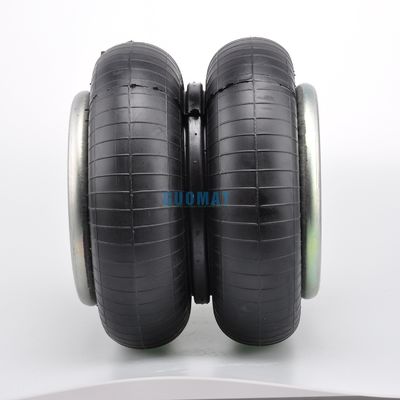

2B6910の空気噴泉の詳細写真:
