EB-215-80 Air Springs Replacement FS120-9 Convoluted Rubber Industrial Air Balloon

EB-215-80 エア スプリング交換 FS120-9 蛇腹ゴム工業用エアバルーン

製品の説明

ブランド: GUOMAT

型番: 1B120-9

保証期間: 1年

材質: ゴム+スチール

以下のメーカー番号を交換可能:

Firestone: W01-M58-6165

Contitech: FS 120-9

Dunlop(FR): 8''x1 S08101

B osch: 822419003

Festo EB-215-80

Norgren: PM/31081 (8X1)

Weforma: WBE 300-E1

Airtech: 140293

Airtech: 111003

Airtech: 1B-190FB

Negatech: 1S120-9 3/4 M8

仕様と詳細な技術パラメータ

ナット/ブラインドナット

トッププレートネジ（ナット）の歯: 2XM8x1.25

トップカバープレートのネジ中心距離: 70mm

ボトムカバープレートのネジ（ナット）の歯: 2XM8x1.25

ボトムカバープレートのネジ中心距離: 70 mm

エアホール/エアインレット/エアフィッティング

エアホール/エアインレット: G3/4

エアホールとナット間のネジ中心距離: 30mm

カバープレート

トッププレート直径: 135 mm

ボトムカバーの直径: 135 mm

ベローズゴム

ゴムベローズの最大直径: 215 mm

ゴムベローズの自然直径: 90 mm

作動ストローク: 最低50 mmから最大115 mm

最大高さ: 115 mm

最小高さ: 50 mm

バンパーブロック/バンパーブロック

バンパーブロックなし

ベルトループ/ベルトループ/ガードルループ

ベルトループ/ガードルループなし

最小圧力: 0 bar

最小高さへの復帰力: ≤200N

クランププレートを含む総重量: 2.0kg

防振 - 動的特性値

設計高さH: 推奨110mm、最小90mm

空気圧アプリケーション - 静的特性値

力 F[KN]

農業用噴霧器におけるエアスプリングの主な機能

1. 衝撃吸収と緩衝

機械保護: 大型噴霧器は、起伏の多い畑での作業中に大きな衝撃や振動を受けます。エアスプリングは、これらの衝撃を効果的に吸収し緩衝し、噴霧器のメインビーム、ブーム、油圧システム、および精密コンポーネントを保護し、故障率と修理コストを削減します。

作物保護: スムーズな走行は、機械による作物の損傷を軽減します。特に、中期から後期にかけての作物に有効です。

2. シャーシの水平維持

一定の地上高: 噴霧器の負荷に関係なく（満タンのタンクは空の場合から数トンも変動する可能性があります）、エアスプリングは内部の空気圧を調整することにより、安定したシャーシ高さを自動的に維持します。

操作安定性の確保: 水平なシャーシは、ブームが地面から所定の高さを維持することを保証し、均一な噴霧に不可欠です。シャーシが傾いている場合、ブームの片側が他方よりも高くなると、噴霧の分布が不均一になります。

3. オペレーターの快適性の向上

快適なキャブを備えた最新の噴霧器の場合、エアスプリングサスペンションは、キャブに伝達される振動と騒音を大幅に軽減し、オペレーターの疲労を軽減し、長時間の作業中の効率と安全性を向上させます。

4. ブームシステムの保護

これは最も重要な機能の1つです。ブームは、リンケージを介して、または直接シャーシに接続されています。激しい振動はブームに直接伝達され、以下を引き起こす可能性があります:

機械的損傷: ブーム構造の疲労と破損。

噴霧品質の低下: ブームの激しい上下運動は、スプレーの重複またはミスを引き起こし、噴霧結果に深刻な影響を与えます。

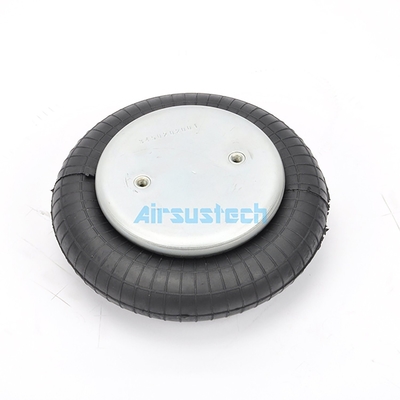

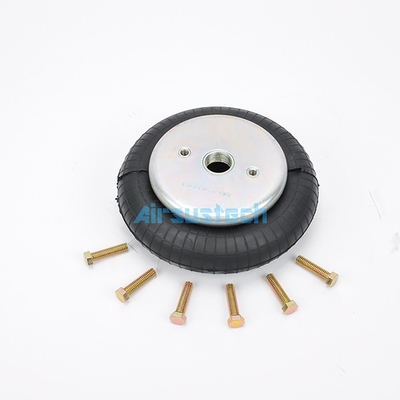

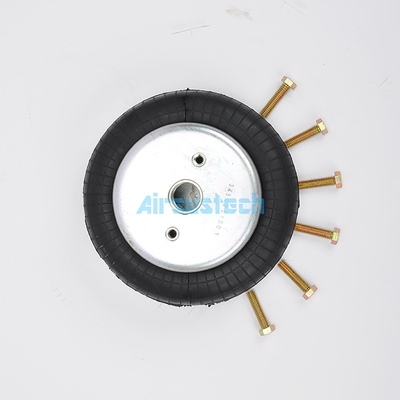

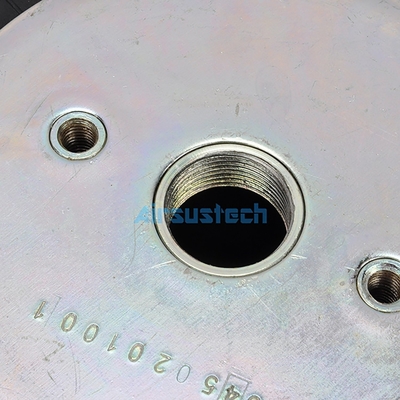

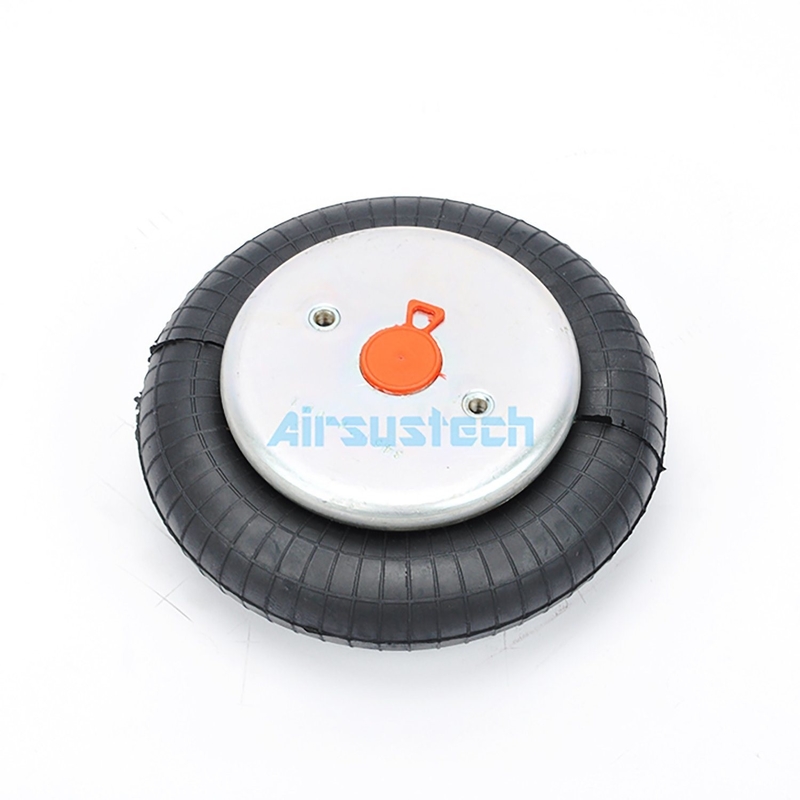

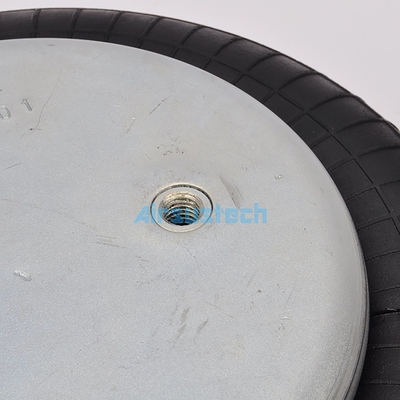

1B1209の写真
