FS 1710-12 RS コンティテックシングルコンバルトエアショック 45mm ボルトフレンズエアスプリング

商品の詳細:

起源の場所:	広東,中国
ブランド名:	GUOMAT
証明:	ISO/TS16949:2009
モデル番号:	FS1710-12

お支払配送条件:

最小注文数量:	6PCS
価格:	$159.9-199.9/pc
パッケージの詳細:	強い紙箱または顧客の必要に基づく
受渡し時間:	2~8 営業日
支払条件:	T/T,ウェスタンユニオン,L/C
供給の能力:	1000PCS/週

詳細製品概要

保証:	12ヶ月	主要資料:	ゴム
適用する:	産業機械のため	フレンズ:	はい
別名:	ビードリングエアスプリング	コンティテック:	Fs 1710-12
脳卒中:	55mm-177mm	色:	ブラック

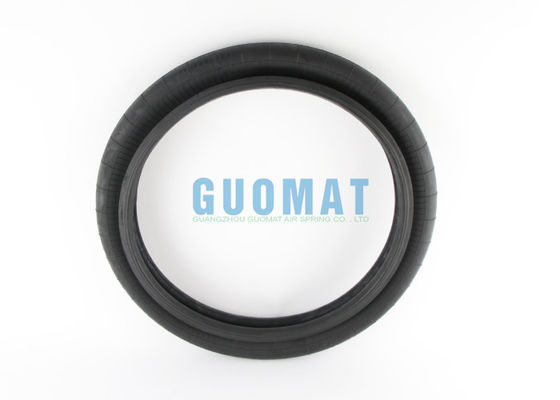

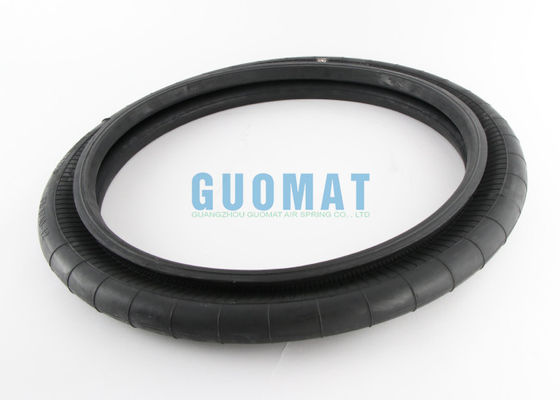

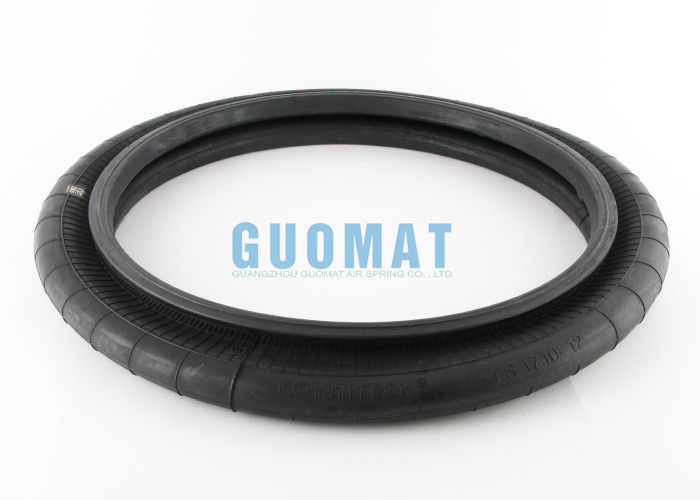

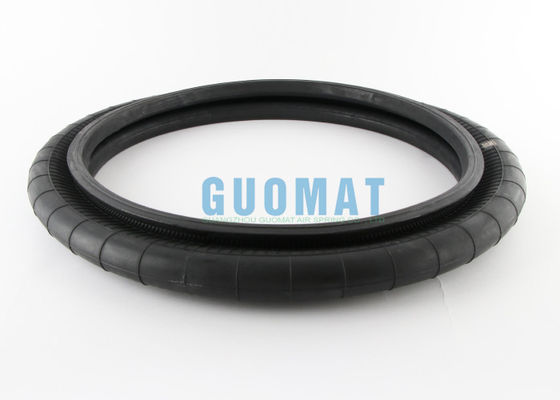

FS 1710-12 RS Contitech シングルコンボリュートエアショック 45mmボルトフランジエアスプリングビードリング付き

製品説明

最大空気圧：120 psi
シリーズ：RS
ベローズタイプ：シングルコンボリュート
重量：19.2ポンド

Contitech 部品番号：FS1710-12

Contitech 部品番号：FS 1710-12

Contitech 部品番号：FS1710-12 RS

Contitech 部品番号：FS 1710-12 RS

Contitech 部品番号：FS1710-12 RS 75383

Contitech 部品番号：FS 1710-12 RS 75383

Firestone 部品番号： W01-358-7727

Firestone 部品番号：W01 358 7727

Firestone 部品番号：W013587727

Firestone 部品番号：WO1-358-7727

Firestone 部品番号：WO1 358 7727

Firestone 部品番号：WO13587727

Contitech FS1710-12 詳細技術データ

最大高さ：177mm
最小高さ：55mm
設計高さ：125mm
フランジリング直径：517mm
ねじ穴：24個XM10
ねじ穴間の中心距離：482mm
ゴムベローズ最大外径：585mm
ねじ高さ：28.5mm
M10：最大40Nm

フランジリング付きエアスプリング

フランジリングエアスプリングは、通常、産業用衝撃吸収、車両サスペンションシステム、または精密機器のサポートに使用される特殊なエアスプリング構造です。その中核的な特徴は、フランジリング（フランジプレート）を介して外部構造との剛性接続を実現し、圧縮空気の弾性特性を利用して緩衝力と支持力を提供することです。以下に、この技術の詳細な分析を示します。

1. 基本構造と動作原理

リング設計：
フランジリングは、機器のベースまたはフレームに固定するためのボルト穴を備えた金属（通常は鋼またはアルミニウム合金）製のリング状コネクタです。そのシール性と耐圧性が重要です。

エアバッグ部分：
高強度ゴム複合材料（ナイロンコード強化ゴムなど）を採用し、内部に圧縮空気を充填し、空気圧の変化を通じて弾性変形を実現し、振動を吸収または負荷をサポートします。

動作原理：
負荷が増加すると、エアバッグ内の空気圧が上昇し、より大きな支持力を提供します。逆に、空気圧が低下して変位の変化に対応します。フランジリングは安定した設置を保証し、空気漏れを防ぎます。

2. 主な特徴

高負荷容量：フランジリングは剛性のあるサポートを提供し、重機や高精度機器に適しています。
調整可能な剛性：空気圧を調整することで、スプリングの剛性を変更して、さまざまな作業条件に対応できます。
優れた衝撃吸収：空気減衰は、高周波振動（工作機械や精密機器など）を効果的に隔離します。
耐食性：フランジ表面は、過酷な環境に適した亜鉛メッキまたはスプレー処理が施されることがよくあります。

その他のタイプのエアスプリング

タイプ	型番	最大高さ	最大高さ	必要な設置スペース
シングルコンボリュート	FS 960-12 RS	51	124	490
	FS 1330-11 RS	53	112	570
	FS 1710-12 RS	55	112	625
	FS 2870-16 RS	55	160	770
	FS 5450-16 RS	70	145	1000
ダブルコンボリュート	FD 960-22 RS	84	226	495
	FD 1120-30 RS	90	315	550
	FD 1330-25 RS	84	246	575
	FD 1710-25 RS	84	251	633
	FD 1730-40 RI	100	400	680
	FD 2380-24 RS	86	229	715
	FD 2470-40 RI	100	400	770
	FD 2870-30 RS	89	266	770
	FD 5450-28 RS	107	283	1000
トリプルコンボリュート	FT 960-34 RS	114	336	510
	FT 1330-35 RS	114	356	570
	FT 1710-38 RS	114	356	645
	FT 2870-45 RS	126	444	775
	FT 5450-44 RS	140	440	1000
