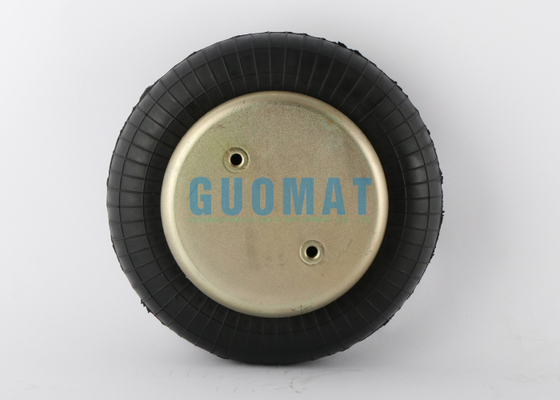

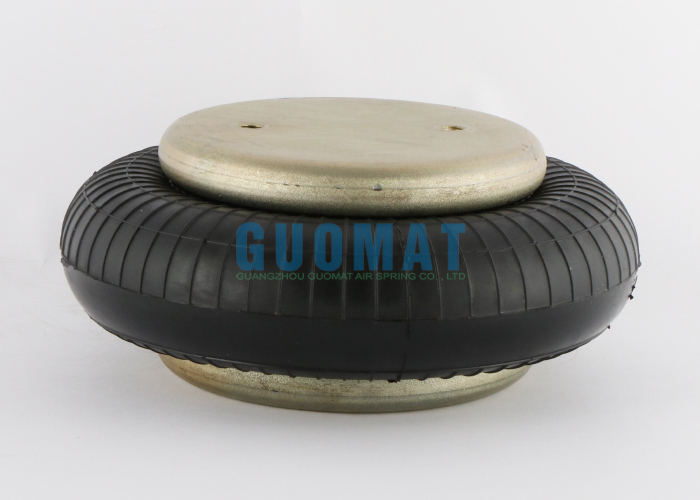

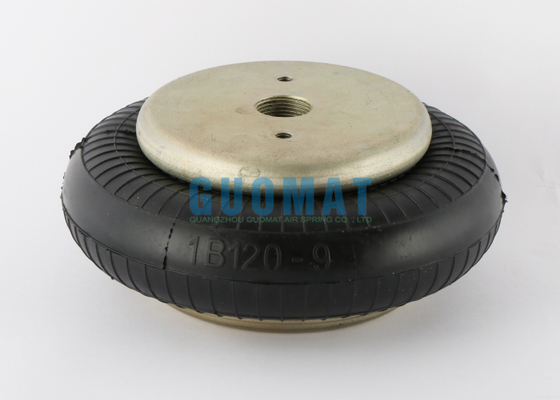

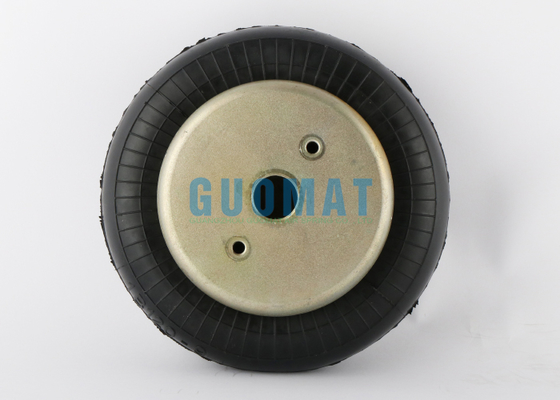

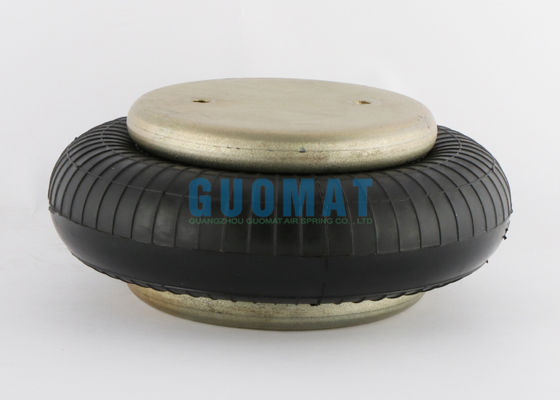

G3/4 ガス式ガム式エアベロー FS120-9 コンティテック W01M586165 ファイアストーンエアスプリング

商品の詳細:

起源の場所:	中国広東省
ブランド名:	GUOMAT
証明:	ISO/TS16949:2009
モデル番号:	1B1209-G3/4

お支払配送条件:

最小注文数量:	6PCS
価格:	$49.9-59.9/pc
パッケージの詳細:	強い紙箱または顧客の必要に基づく
受渡し時間:	2~8 営業日
支払条件:	T/T,ウェスタンユニオン,L/C
供給の能力:	1000個/週

詳細製品概要

モデル名:	工業機械のためのゴムエアスプリング	保証:	12ヶ月
材料:	ゴム +スチール	パッケージ:	標準の梱包またはカスタマイズ
中くらい:	圧縮空気	ファイアストーン番号:	W01-M58-6165
フェスト:	EB-215-80	脳卒中:	50mm～115mm
ハイライト:	コンチテックラバーエアベローズ , ガス充填ラバーエアベローズ

G3/4 ガス式ガム式エアベロー FS120-9 コンティテック W01M586165 ファイアストーンエアスプリング

技術データ: 単回り型エアスプリング

上部カバープレートの直径:Ø135mm

空気入口:G3/4

上部蓋のスレッド穴:2XM8X1.25mm

上蓋のスローリング穴間の中央距離: 70mm

上蓋のスローリング穴と空気入口穴の間の距離:35mm

下のカバープレートの直径:Ø135mm

ゴムバロー最大外径:Ø215mm

最大高さ:115mm

最低の高さ:50mm

GUOMAT NO.1B1209-G3/4 参照番号

ファイアストーン W01M586165を参照

ファイアストーン W01 M58 6165を参照してください

ファイアストーン W01-M58-6165を参照

コンティテック FS120-9を参照

コンティテック FS 120-9を参照してください.

コンティテック FS120-9 G3/4 を参照

コンティテック FS 120-9 G3/4を参照してください.

コンティテック FS120-9 G3/4 M8を参照

コンティテック FS 120-9 G3/4 M8を参照

ダンロップ (FR) 8'x1 S08101

B-OSCH 822419003を参照してください

Festo EB-215-80を参照してください

ノルグレン PM/31081を参照

ノルグレン 8X1を参照してください

Weforma WBE 300-E1を参照してください

Airtech 140293を参照してください

Airtech 111003を参照してください

Airtech 1B-190FBを参照してください

メガテック 1S120-9 3/4 M8を参照してください

設計高度115mmで動的特性
(エアマウント・アイソレーター設計のみに必須)

ゲーガープレス	負荷 (kN)	スプリングレート (kN/m)	自然周波数 (Hz)
3	4.16	132	2.80
4	5.73	169	2.71
5	7.26	206	2.67
6	8.98	247	2.62
7	10.55	285	2.59

フォーステーブル

座標の高さ (mm)	容量@7BAR (cu cm)	エフエフエリア@7 BAR ((cm*2)	kN 力
座標の高さ (mm)	容量@7BAR (cu cm)	エフエフエリア@7 BAR ((cm*2)	@3 BAR	@4 BAR	@5 BAR	@6 BAR	@7 BAR
130	2635	110	2.86	4.04	5.17	6.51	7.71
120	2506	138	3.75	5.20	6.60	8.20	9.65
110	2341	163	4.54	6.22	7.86	9.70	11.38
100	2164	183	5.20	7.07	8.92	10.95	12.82
90	1956	201	5.75	7.84	9.84	12.04	14.07
80	1745	215	6.19	8.45	10.59	12.91	15.08
70	1509	228	6.54	8.91	11.8	13.64	15.92
60	1280	236	6.82	9.20	11.58	14.17	16.55
