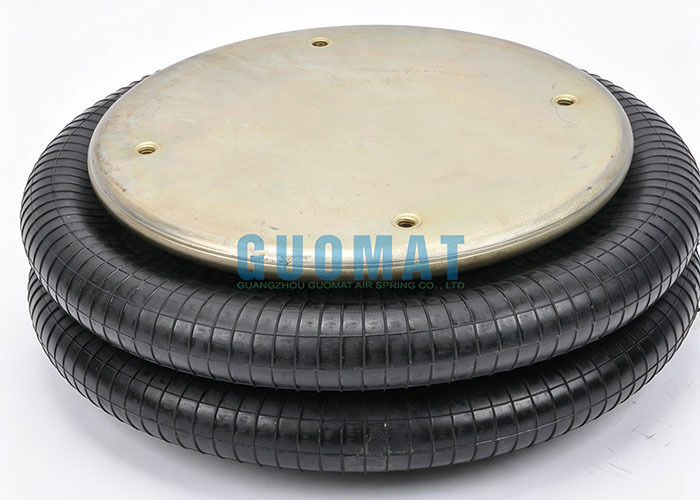

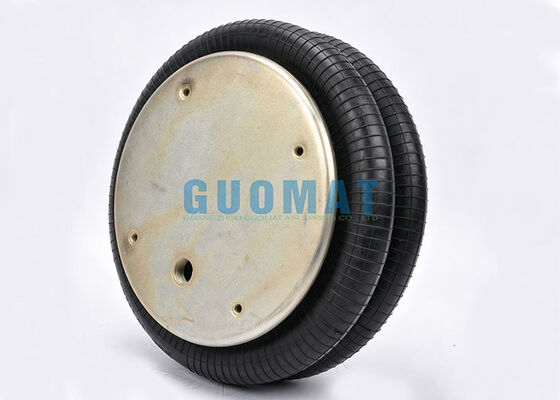

FD530-30 CI Contitech ダブルコンボリュートエアスプリングバッグ 3/4 NPTエアフィッティング工業用エアショック

商品の詳細:

起源の場所:	広東省、中国
ブランド名:	GUOMAT
証明:	ISO/TS16949:2009
モデル番号:	2B53030

お支払配送条件:

最小注文数量:	6個
価格:	$99.9-159.9/pc
パッケージの詳細:	強力なカートンボックスまたは顧客の必要に応じて
受渡し時間:	2～8営業日
支払条件:	T/T、ウェスタンユニオン、L/C
供給の能力:	1000個/週

詳細製品概要

スプリングタイプ:	二重複雑なタイプ	保証:	12ヶ月
材料:	Metal+Rubber	梱包サイズ:	242424 （cm）
OEM番号:	コンチテック FD530-30	グッドイヤー:	2B14-363、2B14-451、2B15-377、2B15-378
圧縮高さ:	3.03インチ	別の名前:	工業用エアスプリングバッグ
ハイライト:	Contitechの倍の複雑な空気ばね , NPTフィッティング付き工業用エアショック , FD530-30 エアスプリングバッグ

FD530-30 CI コンチテックダブルコンボリューションエアスプリング

ヘビーデューティー用途向けの3/4 NPTエアフィッティング付き工業用エアショック

GUOMAT番号: 1B53030
スプリング素材: 天然ゴム
メーカー保証: 1年保証
最小注文数量: 10個
スプリングタイプ: シングルコンボリューションタイプ
耐久試験: 300万サイクル以上
使用温度: -40℃～+70℃

交換部品番号

コンチテック: 7731, FD530-30, FD 530-30, FD530-30 CI, FD 530-30 CI, FD530-30CI3/4NPTOS, FD 530-30 CI 3/4NPT OS

ファイアストーン: W01-358-9529, WO1-358-9529, W01 358 9529, WO1 358 9529, W013589529, WO13589529

グッドイヤー: 2B14-363, 2B14-451, 2B15-377, 2B15-378

技術データ

トップカバープレート直径: Ø11.30"
ガス穴/エアインレット: 1/4NPTF; 3/4NPT
トップカバープレートのネジ中心間距離: 6.25"
トップカバープレートネジ（ナット）歯: 4X3/8UNC, 0.59インチ
ボトムカバープレート直径: Ø11.30"
ボトムカバープレートのネジ中心間距離: 6.25"
ボトムカバープレートネジ（ナット）歯: 4X3/8UNC, 0.59インチ
ラバーベローズ最大直径: 15.75"
作動ストローク: 最大 13.8" - 最小 3.0"
最小圧力: 0 psi
最小高さへの復元力: 90 lbf 以下
総重量: 16.1 lb

振動絶縁 - 動特性値

圧力 P (psi)	40	60	80	100	120	体積 V (in³)
力 (荷重) (lbf)	3560	5440	7350	9360	11200	1200
バネ定数 (lbf/in.)	1010	1380	1790	2170	2630
固有振動数 f0 (Hz)	1.6	1.6	1.5	1.5	1.5

空気圧応用 - 静特性値

高さ H (インチ)	圧力 P (psi)	40	60	80	100	120	体積 V (in³)
12	力 F (lbf)	2550	3920	5400	6960	8660	1400
10.5	力 F (lbf)	3440	5230	7070	9010	10800	1200
9	力 F (lbf)	4160	6280	8390	10600	12700	1100
7.5	力 F (lbf)	4750	7160	9420	11900	14300	900
6	力 F (lbf)	5250	7840	10200	12900	15400	710
4.5	力 F (lbf)	5650	8370	10800.0	13500	16200	520
