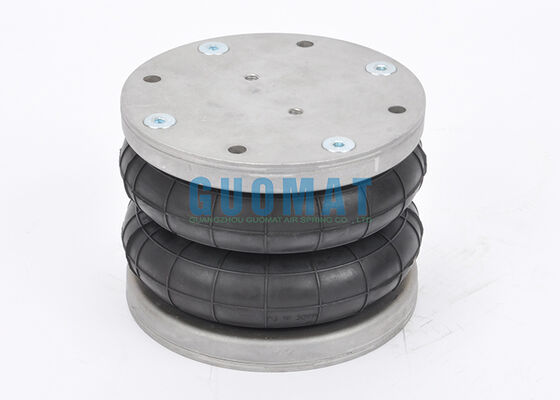

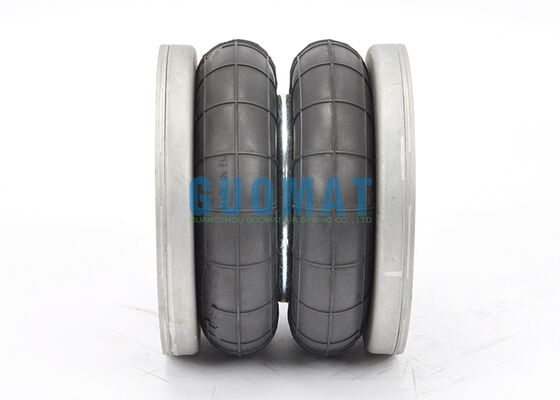

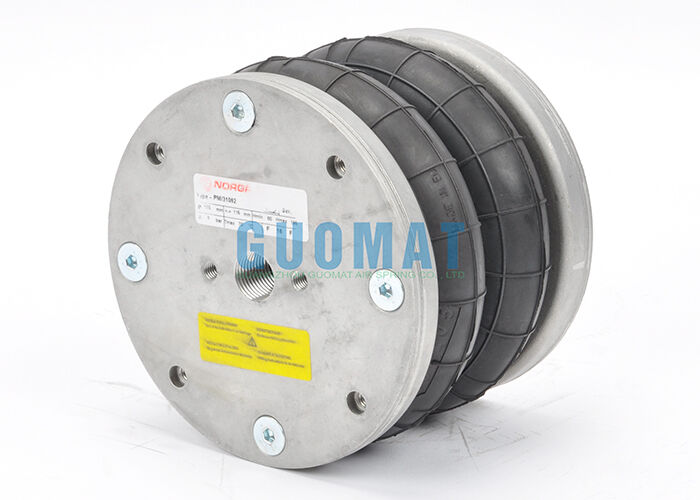

オリジナルノールグレンエアベロー PM/31062 6 "直径重用産業用エアバッグコンベヤーシステム

商品の詳細:

起源の場所:	広東省、中国
ブランド名:	NORGREN
証明:	ISO/TS16949:2009
モデル番号:	PM/31062

お支払配送条件:

最小注文数量:	6個
価格:	交渉可能
パッケージの詳細:	強力なカートンボックスまたは顧客の必要に応じて
受渡し時間:	2～8営業日
支払条件:	T/T、ウェスタンユニオン、L/C
供給の能力:	1000個/週

詳細製品概要

製品アイテム:	工業用空気ばね	保証:	12ヶ月
材料:	ゴム製+アルミニウム	インストール:	直接設置
色:	黒	部品番号:	PM/31062
中くらい:	圧縮空気	接続口径:	G1/2
ハイライト:	ノルグレンの空気のベロー 6インチ直径 , 輸送システム用産業用空気スプリング , 保証付きの重用エアバッグ

オリジナルノーグレンエアベロー PM/31062

6インチ直径重用工業用エアバッグコンベヤーシステム

ブランド:ノルゲン

モデル:PM/31062

定数直径:6インチ

主要な材料:天然ゴム

保証:1 年

巻き込み数:2

接続方法:フレンズとカバープレートの接続

色:ブラック

パッケージ:強い紙箱

テクニカル仕様

カバープレートの詳細

上部カバープレート:直径152.5mm,4つのスローリング穴 (4 x M8),中央ボルト距離127mm,換気仕様G1/2

下のカバープレート:直径 152.5mm, 4つのスレッド穴 (4 x M8),中央ボルト距離 127mm

最大外径: 178mm

最大高さ: 195mm

最低高さ: 80mm

性能データ

力の特性とスプリング速度

圧力P (バー)	3	4	5	6	7	8	第5巻 (I)
力 (負荷) KN	2.6	3.5	4.5	5.5	6.5	7.6	2
スプリング速さ N/cm	675	855	1035	1215	1395	1570
自然周波数 f0 Hz	2.5	2.4	2.4	2.3	2.3	2.3

高さ対圧力の性能

圧力P (バー)	3	4	5	6	7	8	第5巻 (I)
高さ H 160mm	2.6	3.5	4.5	5.5	6.5	7.6	2
高さH 140mm	3.3	4.5	5.6	6.8	8.1	9.3	1.7
高さ H 120mm	3.9	5.2	6.6	8.0	9.4	10.8	1.5
高さH 100mm	4.6	6.2	7.8	9.4	11.1	12.8	1.2

ノルグレンの標準モデル

モデル	名目 Ø (インチ) × 巻物	最大走行量 (mm)	ポートサイズ
PM/31021	2 3/4 インチ × 1	20	G1/4
PM/31022	2 3/4 インチ × 2	45	G1/4
PM/31023	2 3/4 インチ × 3	65	G1/4
PM/31041	4 1/2 インチ × 1	40	G3/8
PM/31042	4 1/2 インチ × 2	80	G3/8
PM/31061	6インチ × 1	55	G1/2
PM/31062	6インチ × 2	115	G1/2
PM/31081	8インチ × 1	95	G3/4
PM/31082	8インチ × 2	185	G3/4
PM/31091	9 1/4インチ × 1	105	G3/4
PM/31092	9 1/4 インチ × 2	230	G3/4
PM/31121	12インチ×1インチ	105	G3/4
PM/31122	12インチ × 2	215	G3/4
PM/31123	12インチ×3	315	G3/4
