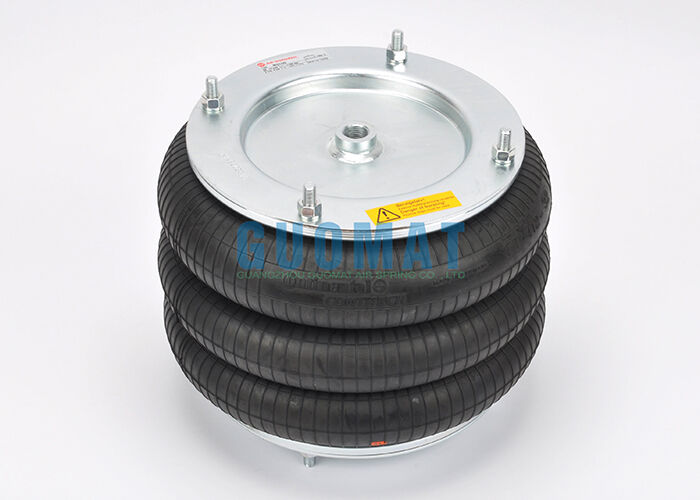

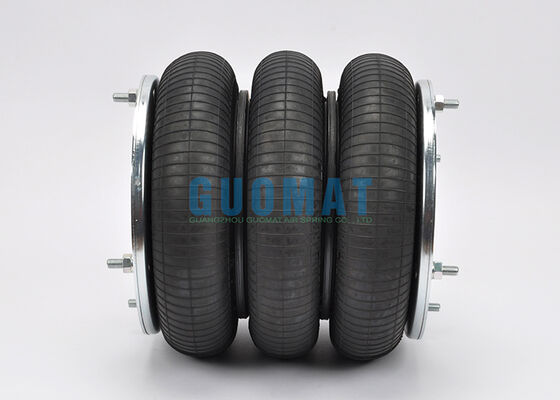

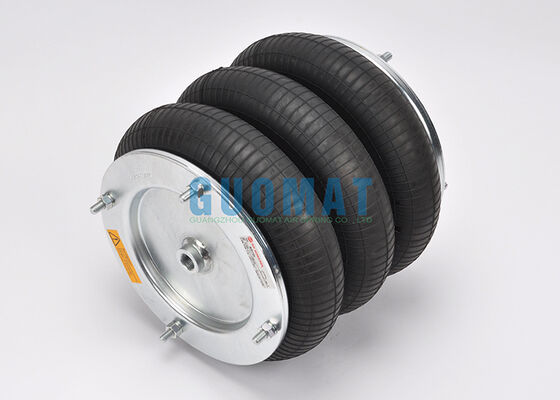

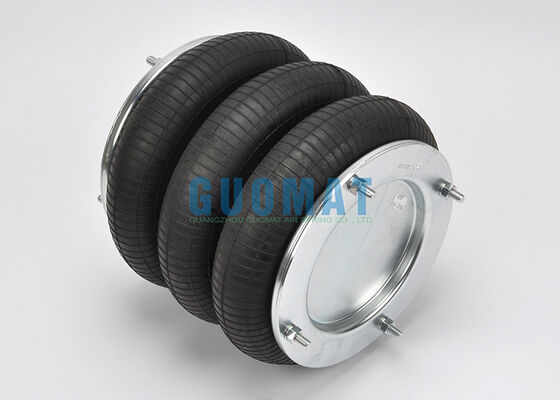

M/31123 ノーグレン工業用エア・ベロー 330mm ストローク長三重巻き式エア・スプリング

商品の詳細:

起源の場所:	広東省、中国
ブランド名:	NORGRN
証明:	ISO/TS16949:2009
モデル番号:	M/31123

お支払配送条件:

最小注文数量:	6個
価格:	交渉可能
パッケージの詳細:	強力なカートンボックスまたは顧客の必要に応じて
受渡し時間:	2～8営業日
支払条件:	L/C、T/T、ウェスタンユニオン
供給の能力:	1000個/週

詳細製品概要

製品名:	エアサスペンションスプリング	材料:	ゴム +スチール
保証:	12ヶ月	品質:	100%テスト済み
パッケージ:	標準の梱包またはカスタマイズ	公称直径:	12 ''
ブランド:	Imi Norgren	モデル番号:	M/31123
ハイライト:	Norgrenの産業空気ばね , 330mm ストローク空気下流 , 三重の複雑な空気ばね

M/31123 ノルグレン工業用エアベロー

産業用エアサスペンションシステム用のストローク長 330 mm の三重回旋空気ばね

モデル: M/31123 タイプ: 空気ばね/ベローズブランド: IMI ノルグレン原産地: ドイツ保証: 1年

動作媒体	圧縮空気
動作温度	-30°C ～ 50°C (-22°F ～ 122°F)
使用圧力	0 ～ 8 bar (0 ～ 116 psi)
接続口径	G1/2
呼び径	12インチ
畳み込みの数	3
ストローク長さ	330mm
操作の種類	単動式
理論上の力 (6 bar 時)	40,600N
本体材質	ニトリルゴム(NBR)
重さ	6.9kg
製品範囲	M/31000シリーズ

物理的寸法

上部カバープレート:直径 260mm、M10 ネジ穴 4 個、ボルト中心距離 232mm

底部カバープレート:直径 260mm、M10 ネジ穴 4 個、ボルト中心距離 232mm

最大外径:325mm

高さの範囲:100mm (最小) ～ 430mm (最大)

圧力高さの性能データ

高さH(mm)	3バール	4バール	5バール	6バール	7バール	8バール	Vol V(I)
350	9.8	13.2	16.7	20.5	24.3	28.4	17.2
300	12.3	16.5	20.8	25.3	29.9	34.7	15.3
250	14.4	19.3	24.2	29.4	34.5	39.9	12.9
200	16.4	22.0	27.7	33.5	39.4	45.6	10.0
150	18.8	25.1	31.4	37.8	44.2	50.7	7.2
