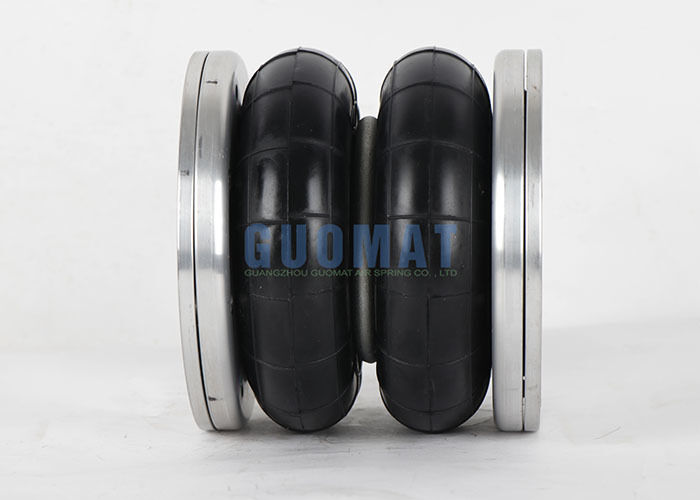

2 3/4 "x 2 ゴムベローFD 22-4 DI CR コンティテック精密振動隔離エアバッグ

商品の詳細:

起源の場所:	広東省、中国
ブランド名:	GUOMAT
証明:	ISO/TS16949:2009
モデル番号:	2B2 3/4"×2

お支払配送条件:

最小注文数量:	6個
価格:	$99.9-139.9/pc
パッケージの詳細:	強力なカートンボックスまたは顧客の必要に応じて
受渡し時間:	2～8営業日
支払条件:	T/T、ウェスタンユニオン、L/C
供給の能力:	1000個/週

詳細製品概要

タイプ:	アルミカバープレートエアスプリング	保証:	12ヶ月
材料:	ゴム +スチール	パッキング:	カートン/パレット
サンプル:	利用可能	ゴムベロー:	2 3/4インチ×2
重さ:	0.5kg	空気穴:	G1/4
ハイライト:	ゴム式エアスプリングの振動隔離器コンティテック精密エアバッグ 2 3/4インチゴム , Contitech precision air bag , 2 3/4 inch rubber bellow

2 3/4 "x 2 ゴムベローFD 22-4 DI CR コンティテック精密振動隔離エアバッグ

産業用機械の精密な振動隔離のために設計されたダブル巻き込み産業用エアスプリング.

記述	産業用エアスプリング
部分番号	2B2 3/4X2
材料	ゴム+鋼のリング
保証	1 年
複雑な	2/2
適用する	工業機械

交換部品番号

コンチネンタルコンティテック: FD 22-4 DI G1/4 CR
コンチネンタルコンティテック: FD 22-4 DI G1/4 CR M6
コンチネンタルコンティテック: FD 22-4 DI CR G1/4
コンチネンタルコンティテック: FD 22-4 DI CR G1/4 M6
コンチネンタルコンティテック: FD 22-4 DI CR 69342
コンチネンタルコンティテックベロー: FD 22-4/FD 22 4/FS224
ファイアストーン番号:W01-R58-4080/W01 R58 4080/W01R584080
ファイアストーンスタイル: 23/4インチ x2/23/4インチ x2/23/4x2
ダンロップ FR23/4"x2 SP2907
ダンロップ FR:23/4"x2 SP2042
ノルグレン:PM/31022/PM 31022/PM31022
定数 0 ((インチ) x 巻頭: 234" x 2/23/4"x2/23/4x2
フェスト:EB-80-45/EB 80 45/EB8045
パーカー: 2.3/4x2 9109009

テクニカル仕様

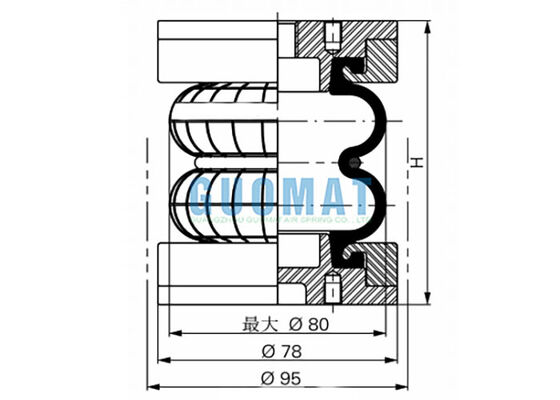

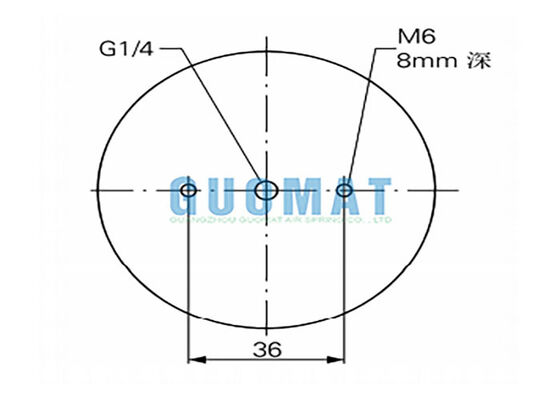

上部カバープレート:直径78mm, 2x M8スレッド穴,ボルト間の中心距離36mm,G1/4換気口仕様

下のカバープレート:直径78mm, 2xM8スローリング穴,ボルト間の中心距離36mm

最大外径: 80mm 最大高さ: 110mm 最低高さ: 65mm

性能データ - 力とスプリングレート

圧力P (バー)	3	4	5	6	7	8	第5巻 (I)
力 (負荷) KN	0.8	0.9	1.1	1.4	1.6	1.9	0.16
スプリング速さ N/cm	400	490	570	660	750	830
自然周波数 f0 Hz	4	3.8	3.6	3.5	3.5	3.4

性能データ - 高さ対圧力

圧力P (バー)	3	4	5	6	7	8	第5巻 (I)
高さ H ((mm) 100	0.44	0.63	0.82	1.02	1.23	1.44	0.17
高さ H ((mm) 90	0.66	0.91	1.15	1.39	1.65	1.9	0.16
高さ H ((mm) 80	0.85	1.14	1.42	1.71	2	2.29	0.13
高さ H ((mm) 70	1.02	1.35	1.68	2.01	2.35	2.7	1.1

コンティテックとGUOMATの交差参照

コンティテック	グオマット
FD 22-4 DI	2 3/4 インチ × 2
FD 44-10 DI	4 1/2 インチ × 2
FD 76-14 DI	6インチ×2 (Al)
FD 76-14 DS	6インチ×2インチ (鋼)
FD 138-18 DS	8インチ × 2
FD 210-22 DS	10インチ×2
FD 412-22 DS	12インチ × 2
FD 614-26 DS	"14 1/2インチ × 2
FD 816-30 DS	16インチ × 2
