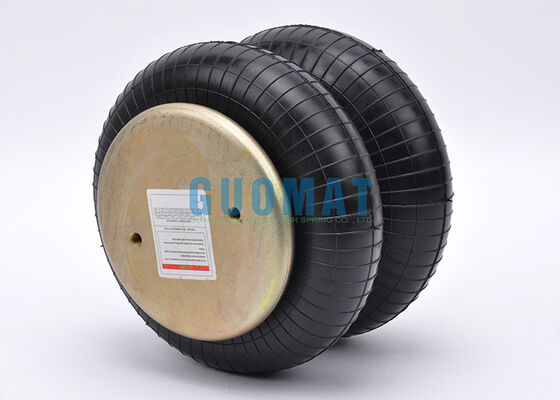

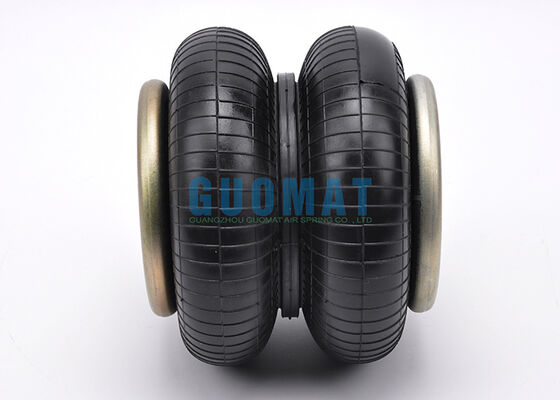

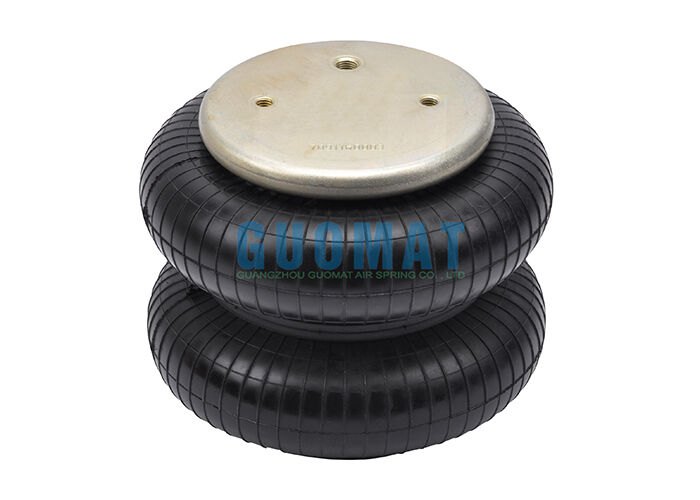

WBZ 400-E1 Weforma ダブルコンボリュートタイプエアバッグ G3/4 エアフィッティングラバーエアスプリング

商品の詳細:

起源の場所:	中国
ブランド名:	GUOMAT
証明:	ISO/TS16949:2009
モデル番号:	2B6910

お支払配送条件:

最小注文数量:	6個
価格:	US$59.9-69.9/PC
パッケージの詳細:	強力なカートンボックスまたは顧客の必要に応じて
受渡し時間:	3～7営業日
支払条件:	L/C、D/A、D/P、T/T、ウェスタンユニオン
供給の能力:	1000個/週

詳細製品概要

製品名:	ゴム製の空気吹風機	目的:	交換・修理について
保証期間:	12ヶ月	畳み込み:	2
構造:	双重回転	パッケージ:	茶色のカートンボックス
バンパー:	バンパー付き	タイプ:	空気圧サスペンションコンポーネント
ハイライト:	Weforma ダブルコンボリュートエアスプリング , G3/4 エアフィッティングラバースプリング , WBZ 400-E1 エアバッグ

WBZ 400-E1 ウェーフォーマダブルコンヴォルト型エアバッグ G3/4 エアフィットガムエアスプリング

高性能ゴム製のエアスプリングで,工業機械用で設計され,双重巻き込み構造とG3/4エアフィットが搭載されている.

タイプ	ゴム式エアスプリング
ブランド	グオマット
モデル番号	2B6910
保証	12ヶ月
材料	ゴムと鋼
色	ブラック
適用する	工業機械用
他の名前	工業用エアスプリングバッグ

互換性のある部品番号

WEFORMA WBZ400
WEFORMA WBZ 400
WEFORMA WBZ400-E1
WEFORMA WBZ 400-E1 について
WEFORMA WBZ400-E1 G3/4
WEFORMA WBZ 400-E1 G3/4

テクニカル仕様

蓋板の直径	161mm
ロープ付きの穴	8M
針状の穴間の中央距離	89mm
空気孔	G3/4
空気孔とスローリング孔の中間距離	44.5mm
最大高さ	275mm
最低高さ	75mm
最大外径	250mm

最低圧	0バー
最低高度への戻り力	≤200N
固定板の総重量	3.0KG

パネウマティック適用 - 静的特性値

高さ H (mm)	圧力P (バー)							巻 (I)
高さ H (mm)	3	4	5	6	7	8		巻 (I)
230	4.1	5.6	7.2	8.8	10.1	12.0	5.8
200	5.7	7.7	9.6	11.6	13.5	15.6	5.3
170	7.2	9.4	11.7	14.2	16.5	18.9	4.6
140	8.4	10.9	13.7	16.4	19.0	21.5	3.9
110	9.4	12.4	15.4	18.3	21.3	24.1	3.0
80	10.3	13.4	16.9	19.7	23.0	25.8	2.1

空気スプリングの設置ガイド

空気スプリングの安全性,性能,使用寿命を保証するために適切な設置は不可欠です.産業用振動隔離,トラック懸垂,バス懸垂,機械の用途適正な設置により,空気スプリングがスムーズかつ信頼性のある動作を可能にします.

設置ステップ

設置前にエアスプリングをチェックします.装着する前に,空気噴水を損傷,裂け目,または変形の可能性について検査し,空気噴水のモデル,サイズ,設置仕様が設備の要求に適合しているかを確認してください.
古いエアスプリングを削除します.古い空気スプリングを外す前に,システムからすべての空気圧を放出します.周囲の部品を損傷しないように,空気フィッティングとマウントボルトを注意深く切断します.
新型エアスプリングをインストール:新しい空気噴水を正確な位置に置いて,すべての螺栓,フィッティング,固定装置を固定してください.空気入り口と固定穴が正しく並べられていることを確かめてください.
空気供給を接続する:空気ホースを接続し,すべてのフィッティングが緊密で漏れがないか確認します.ゆっくりと空気の圧力を加え,空気のスプリングが均等に膨張することを確認します.
設置後試験:設置後,空気噴出器の高さ,圧力,全体的な動作を確認してください.操作の間に空気の漏れや異常な動きがないことを確認してください.
